精密サインバイス
品番: FT-VC100
¥288,000
在庫1個
SKS精密サインバイスはゲージブロックを利用して正確な角度を設定します。
必要なゲージブロックは三角関数表から求めてください。
ゲージブロックは付属しておりませんので、別途ご用意ください。
仕様
特長：SKS精密サインバイスはSKS材を使用し、サブゼロ処理を施した経年変化の少ない高精度な精密バイスです。
材質：日本製合金工具鋼ＳＫＳ
熱処理：真空焼き入れ
熱処理後：-185℃サブゼロ処理
硬度：ＨＲＣ58°～60°
平行度：0.003mm/100mm以内
直角度：0.005mm/100mm以内
角度誤差：15″以内
ケース付属
検査成績書付属
三角関数表付属
●特長：バイスハンドルが下に傾き、ツールに干渉しません。

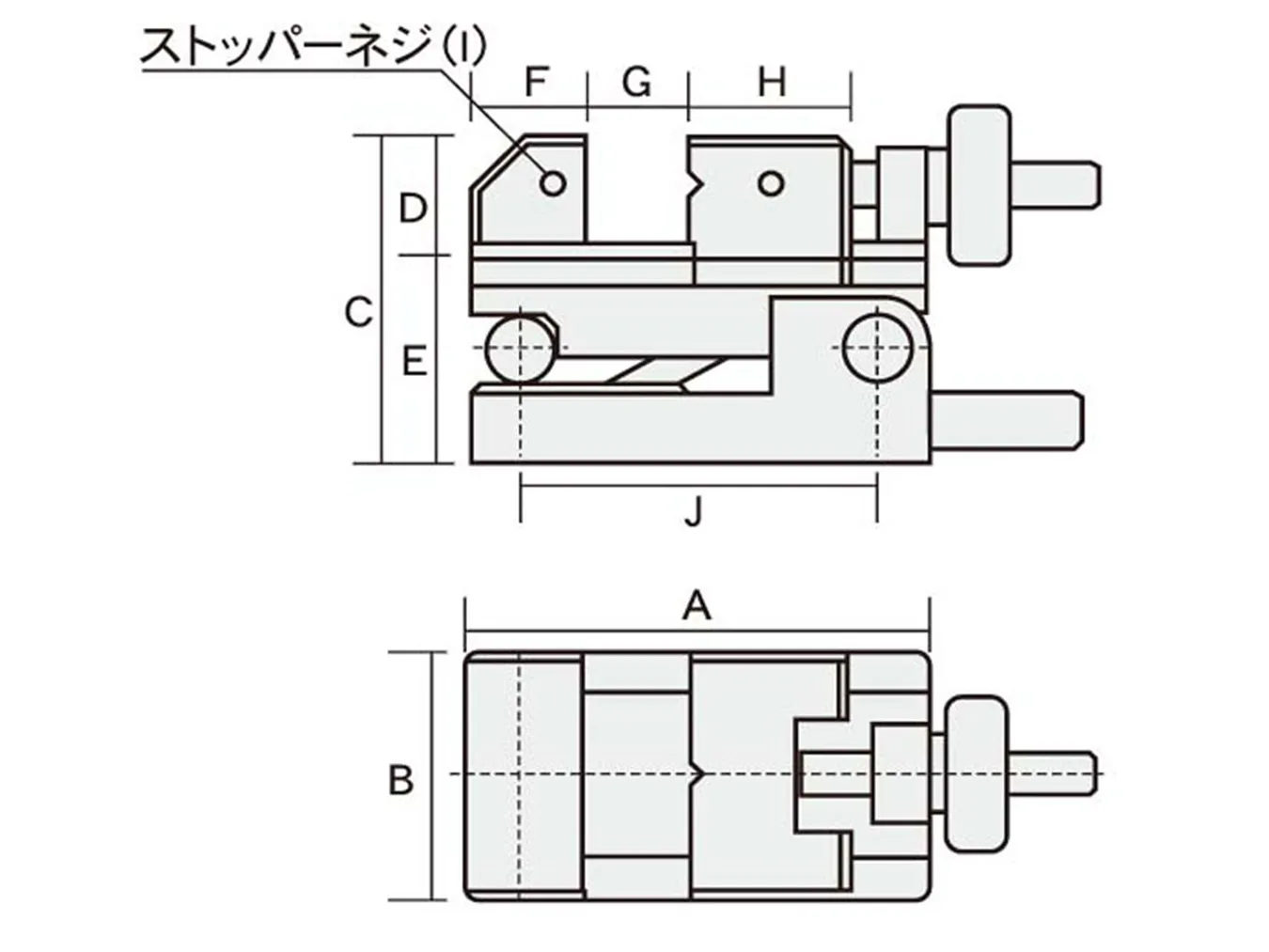

単位：mm
| 品番 | FT-VC100 |
|---|---|
| A | 130 |
| B（口幅） | 73 |
| C | 93 |
| D（口高） | 30 |
| E | 63 |
| F | 33 |
| G（口開） | 0-45 |
| H | 45 |
| I | M5 |
| J | 100 |
| 最大傾斜角度 | 46° |
| 重量 | 4.6kg |
