2爪スチール製スクロールチャック
品番: FT-TNT
価格帯: ¥208,000 – ¥256,000
仕様
●セレーションタイプのため、パワーチャック用の生爪が利用可能
●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能
●チャック本体は、高速加工に耐える剛性の高い鋼製
●前面・後面のどちらからも取り付け可能
●標準付属：生爪（ソフトジョー）
製品仕様（バリエーション）
| 品番 | A | B | C | D | E | F | G | H | J | K | L | M | R | 最高回転数（min-1） | 外径把握径 | 内径把握径 | 重量（kg） | 適用生爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-TNT07 | 193 | 78 | 155 | 172 | 58 | 5 | 3-M10×1.5P | 73 | 31 | 38 | 11 | 20 | 12 | 3200 | Ø8～Ø235 | Ø66～Ø235 | 14.4 | FT-SJ06 |
| FT-TNT09 | 233 | 85 | 190 | 210 | 70 | 5.5 | 3-M12×1.75P | 95 | 35 | 40 | 12 | 25 | 14 | 2800 | Ø11～Ø280 | Ø85～Ø280 | 22.3 | FT-SJ08 |

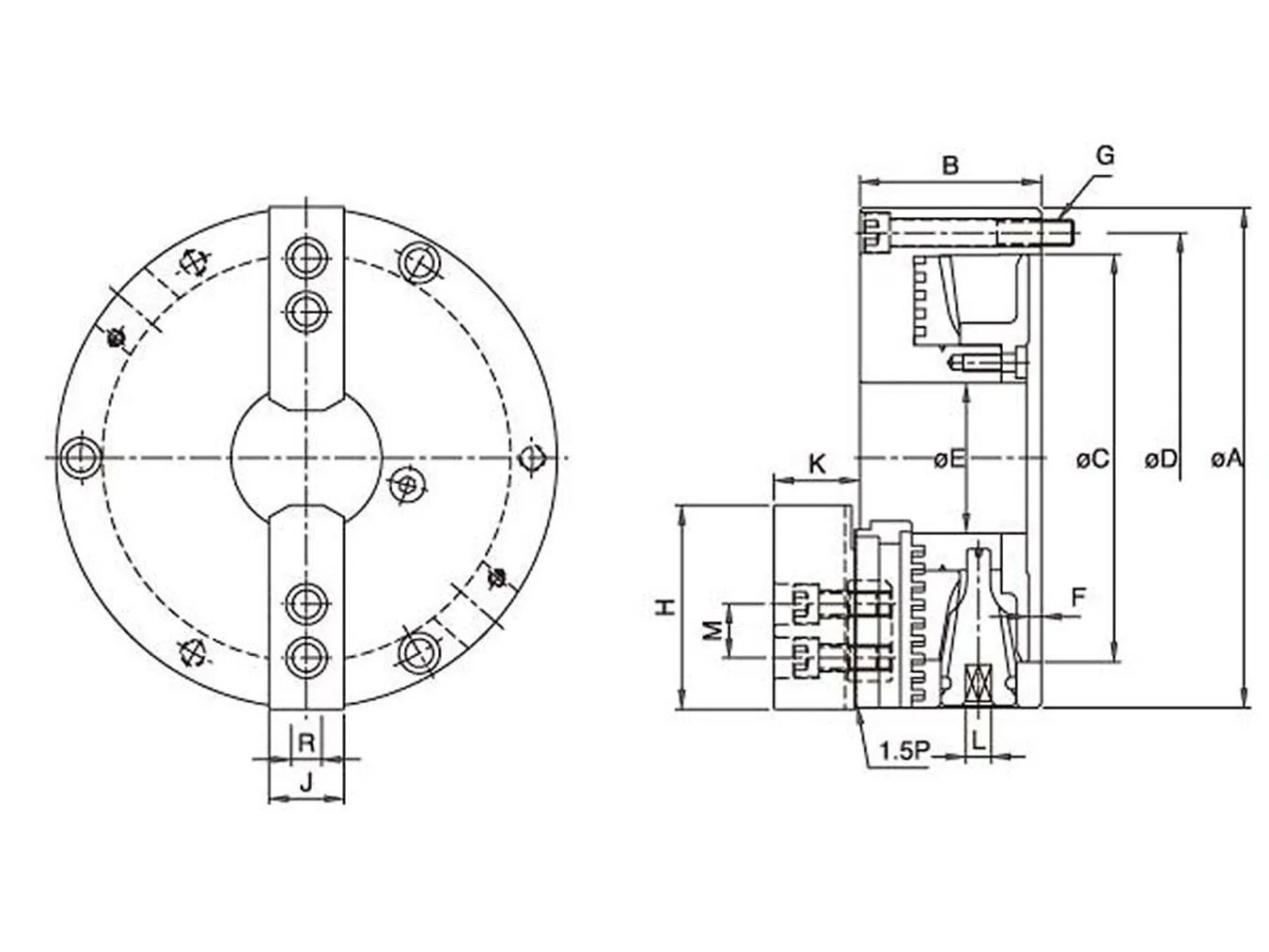

図面
下記より各種商品の図面のダウンロードが可能です。
