精密サインバイス
品番: FT-SVW
価格帯: ¥80,000 – ¥184,000
SK精密サインバイスはゲージブロックを利用して正確な角度を設定します。
必要なゲージブロックは三角関数表から求めてください。
ゲージブロックは付属しておりませんので、別途ご用意ください。
仕様
特長：SK精密サインバイスは日本製工具鋼SK材を使用した高精度な精密サインバイスです。
材質：日本製工具鋼SK2
硬度：ＨＲＣ52°～58°
平行度：0.005mm/100mm以内
直角度：0.005mm/100mm以内
最大傾斜角度：46°（誤差±15”以内）
検査成績書付属
ケース付属

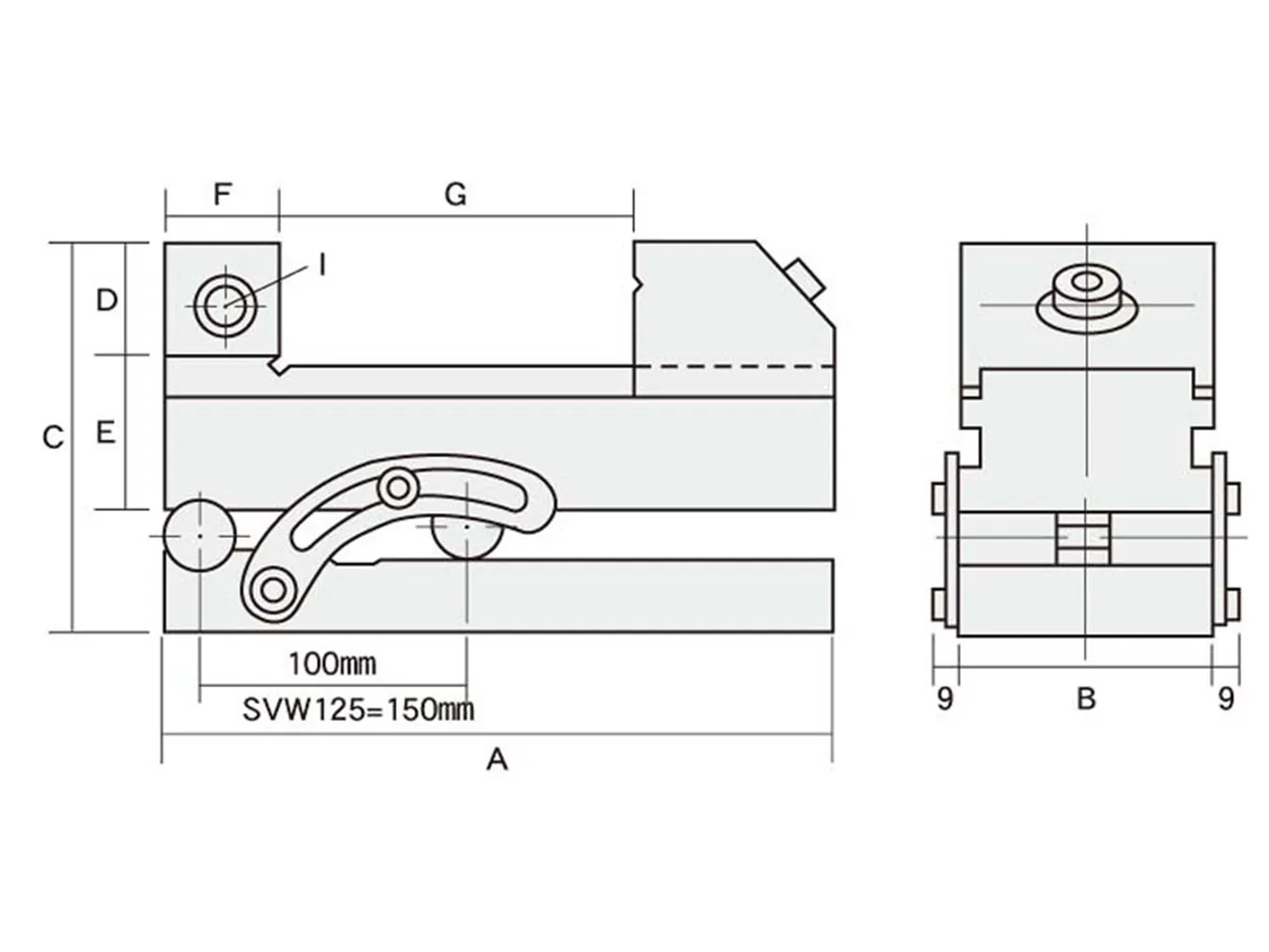

製品仕様（バリエーション）
| 品番 | A | B（口幅） | C | D（口高） | E | F | G（口開） | I | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| FT-SVW75 | 150 | 48 | 88.5 | 25 | 28 | 25 | 0-75 | M6 | 2.9kg |
| FT-SVW85 | 176 | 63 | 94.5 | 30 | 29 | 30 | 0-85 | M6 | 4.6kg |
| FT-SVW95 | 190 | 73 | 103.5 | 35 | 33 | 35 | 0-95 | M6 | 6.4kg |
| FT-SVW125 | 245 | 98 | 126.5 | 45 | 45 | 45 | 0-125 | M6 | 14.1kg |
