精密サインバイス
品番: FT-SVS
価格帯: ¥93,000 – ¥187,000
SK精密サインバイスはゲージブロックを利用して正確な角度を設定します。
必要なゲージブロックは三角関数表から求めてください。
ゲージブロックは付属しておりませんので、別途ご用意ください。
仕様
特長：SK精密サインバイスは日本製工具鋼SK材を使用した高精度な精密サインバイスです。
材質：日本製工具鋼SK2
硬度：HRC52°～58°
平行度：0.005mm/100mm以内
直角度：0.005mm/100mm以内
最大傾斜角度：46°（誤差±15”以内）
検査成績書付属
ケース付属

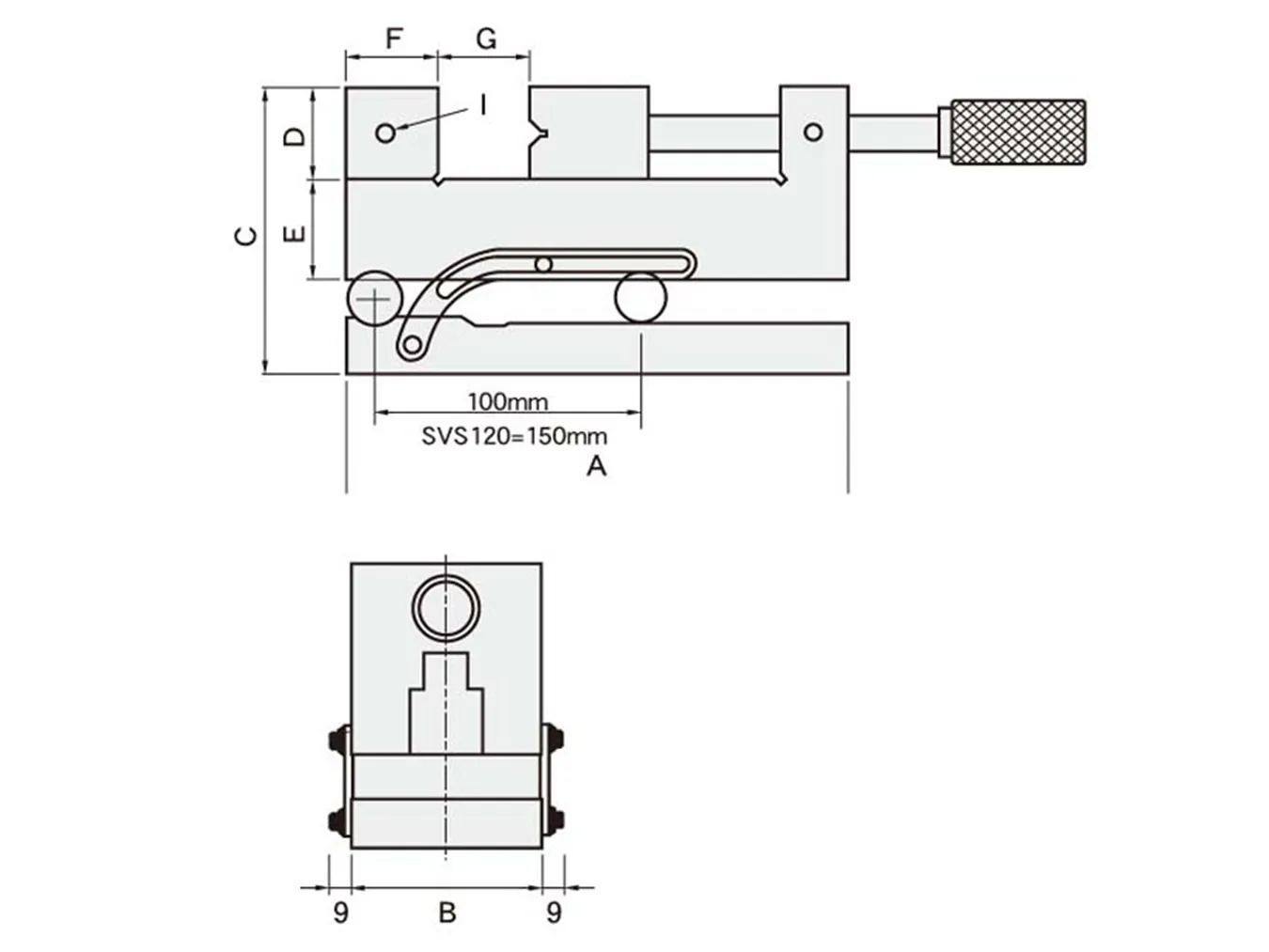

製品仕様（バリエーション）
| 品番 | A | B（口幅） | C | D（口高） | E | F | G（口開） | I | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| FT-SVS63 | 156 | 48 | 87.5 | 25 | 27 | 25 | 0-63 | M6 | 3.7kg |
| FT-SVS73 | 176 | 63 | 98.5 | 30 | 33 | 30 | 0-73 | M6 | 6.0kg |
| FT-SVS76 | 190 | 73 | 103.5 | 35 | 33 | 35 | 0-76 | M6 | 8.0kg |
| FT-SVS120 | 255 | 98 | 120.5 | 40 | 42 | 40 | 0-120 | M8 | 16.0kg |
