精密パンチフォーマー
品番: FT-PFH450
¥1,400,000
仕様
●FT-PFH450は、把握力が強く耐久性に優れています
●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます
●Vブロックで保持するため、正確に安定してワークを保持し、加工できます
●スライドプレートにより水平方向にも動かすことができます
●ダブルベアリングを適用し、高度な安定性と正確さを実現しました
●単能割出機能により多角形のパンチを正確に固定できます
●ステンレス製（Ｖブロックは高硬度のSKD11製）

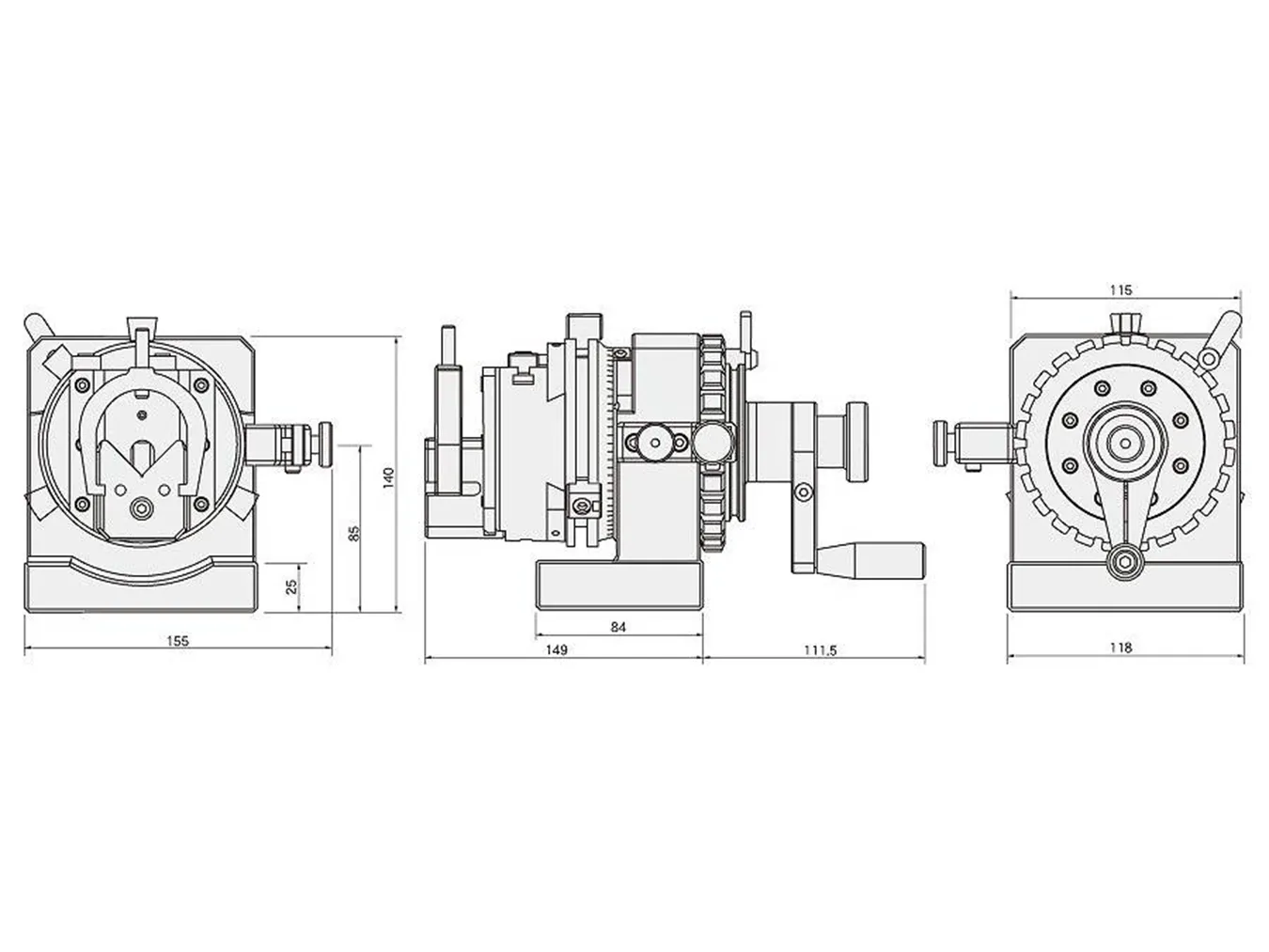

単位：mm
| 品番 | FT-PFH450 |
|---|---|
| センター高さ | 85±0.5mm |
| 割出数と精度 | 24分割、15°±5” |
| Ｖブロック移動量 | 38ｍｍ |
| Ｖブロック水平移動量 | ±18mm |
| 本体貫通穴 | なし |
| 外径把握範囲 | Ø3-38mm |
| 把握精度 | 0.005mm |
| 重量（kg） | 12kg |
