パンチフォーマー
品番: FT-PFH-SC05
¥1,190,000
仕様
●ステンレス製(チャックはFCD45製）で、防塵防水機能と強固なボディと耐久性を備えています
●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能
●ダブルベアリングを適用し、高度な安定性と正確さを実現しました
●単能割出機能により多角形のパンチを正確に製作できます

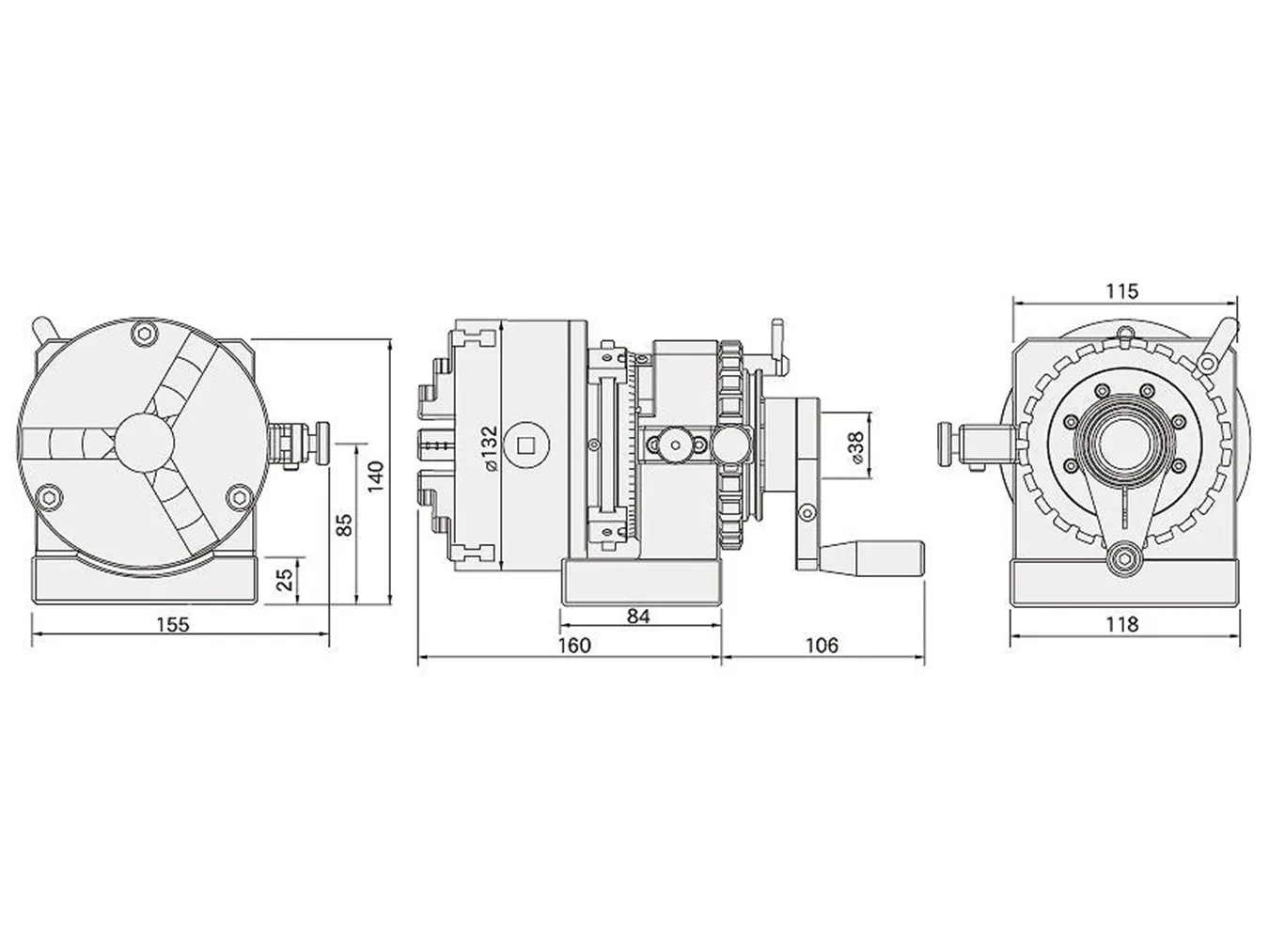

単位：mm
| 品番 | FT-PFH-SC05 |
|---|---|
| センター高さ | 85±0.5ｍｍ |
| 割出数と精度 | 24分割、15°±5” |
| 本体貫通穴 | Ø32mm |
| チャック部貫通穴 | Ø32mm |
| 外径把握範囲 | Ø3-110mm |
| 内径把握範囲 | Ø35-110mm |
| 回転精度 | 0.003mm |
| 繰り返し精度 | 0.015mm |
| 重量（kg） | 14.8kg |
