3爪スチール製スクロールチャック
品番: FT-NT
価格帯: ¥208,000 – ¥380,000
仕様
●セレーションタイプのため、パワーチャック用の生爪が利用可能
●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能
●チャック本体は、高速加工に耐える剛性の高い鋼製
●前面・後面のどちらからも取り付け可能
●標準付属：硬爪
●生爪（ソフトジョー）は別売りとなります

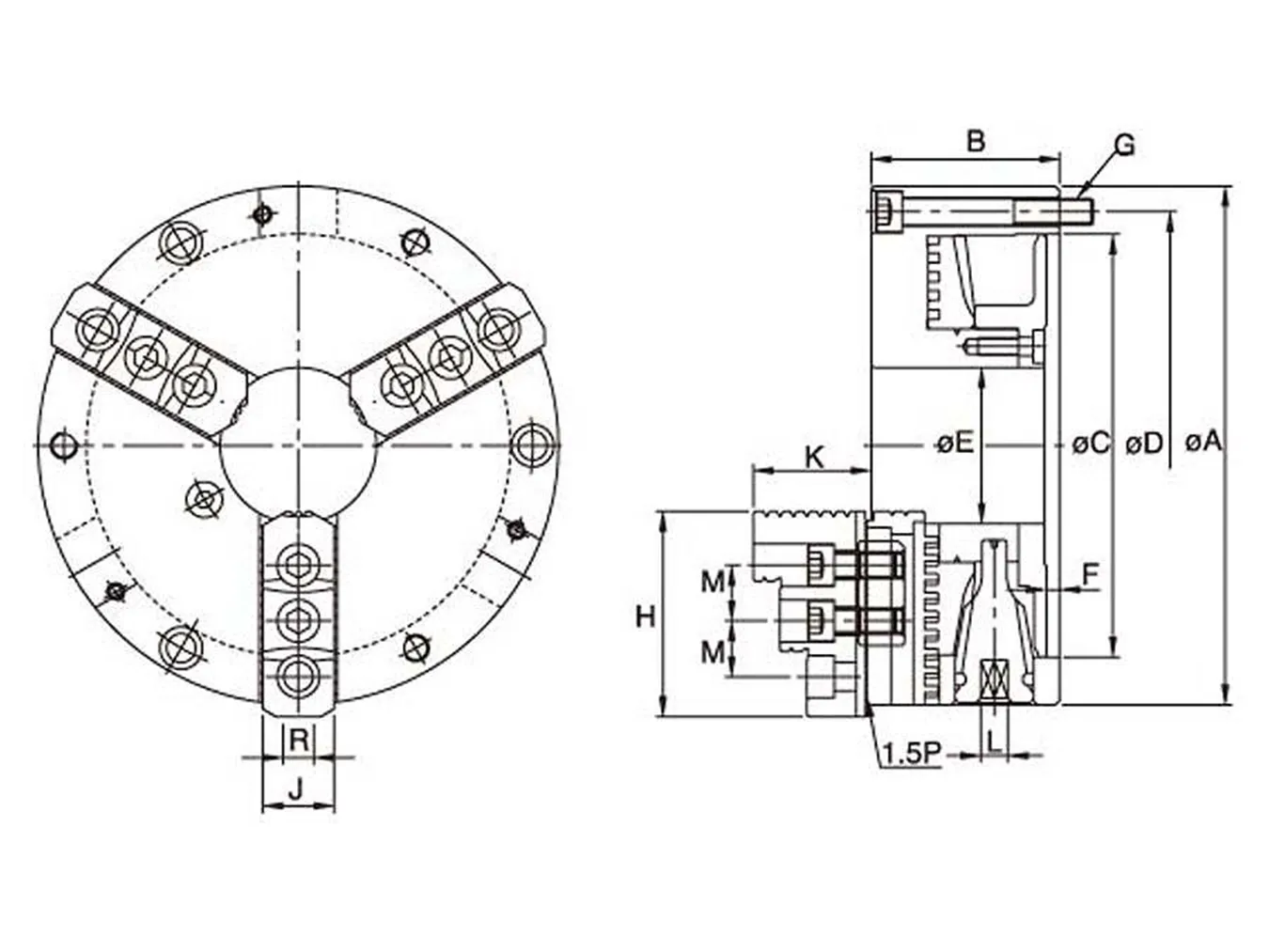

製品仕様（バリエーション）
| 品番 | A | B | C | D | E | F | G | H | J | K | L | M | R | 最高回転数（min-1） | 外径把握径 | 内径把握径 | 重量（kg） | 適用生爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-NT07 | 193 | 78 | 155 | 172 | 58 | 5 | 3-M10×1.5P | 78 | 28 | 46 | 11 | 20 | 12 | 3200 | Ø8～Ø235 | Ø66～Ø235 | 13.1 | FT-SJ06 |
| FT-NT09 | 233 | 85 | 190 | 210 | 70 | 5.5 | 3-M12×1.75P | 92 | 32 | 52 | 12 | 25 | 14 | 2800 | Ø11～Ø280 | Ø85～Ø280 | 21.2 | FT-SJ08 |
| FT-NT10 | 275 | 91 | 230 | 250 | 89 | 5.5 | 3-M12×1.75P | 101.5 | 37 | 56 | 12 | 30 | 16 | 2400 | Ø12～Ø330 | Ø92～Ø330 | 30.5 | FT-SJ10 |
| FT-NT12 | 310 | 104 | 260 | 285 | 105 | 7 | 3-M12×1.75P | 116 | 47 | 67 | 14 | 30 | 21 | 2100 | Ø15～Ø370 | Ø104～Ø370 | 46.1 | FT-SJ12 |
図面
下記より各種商品の図面のダウンロードが可能です。
