MCフライス用チャック
品番: FT-MC
価格帯: ¥204,000 – ¥446,000
仕様
●角型４爪フライス用チャックのＷ、Ｘ、Ｙ、Ｚの精度は0.05mm以内です。
●生硬兼用タイプです。
●硬爪の繰り返し精度：0.02mm以内
●生爪は別売りになります
製品仕様（バリエーション）

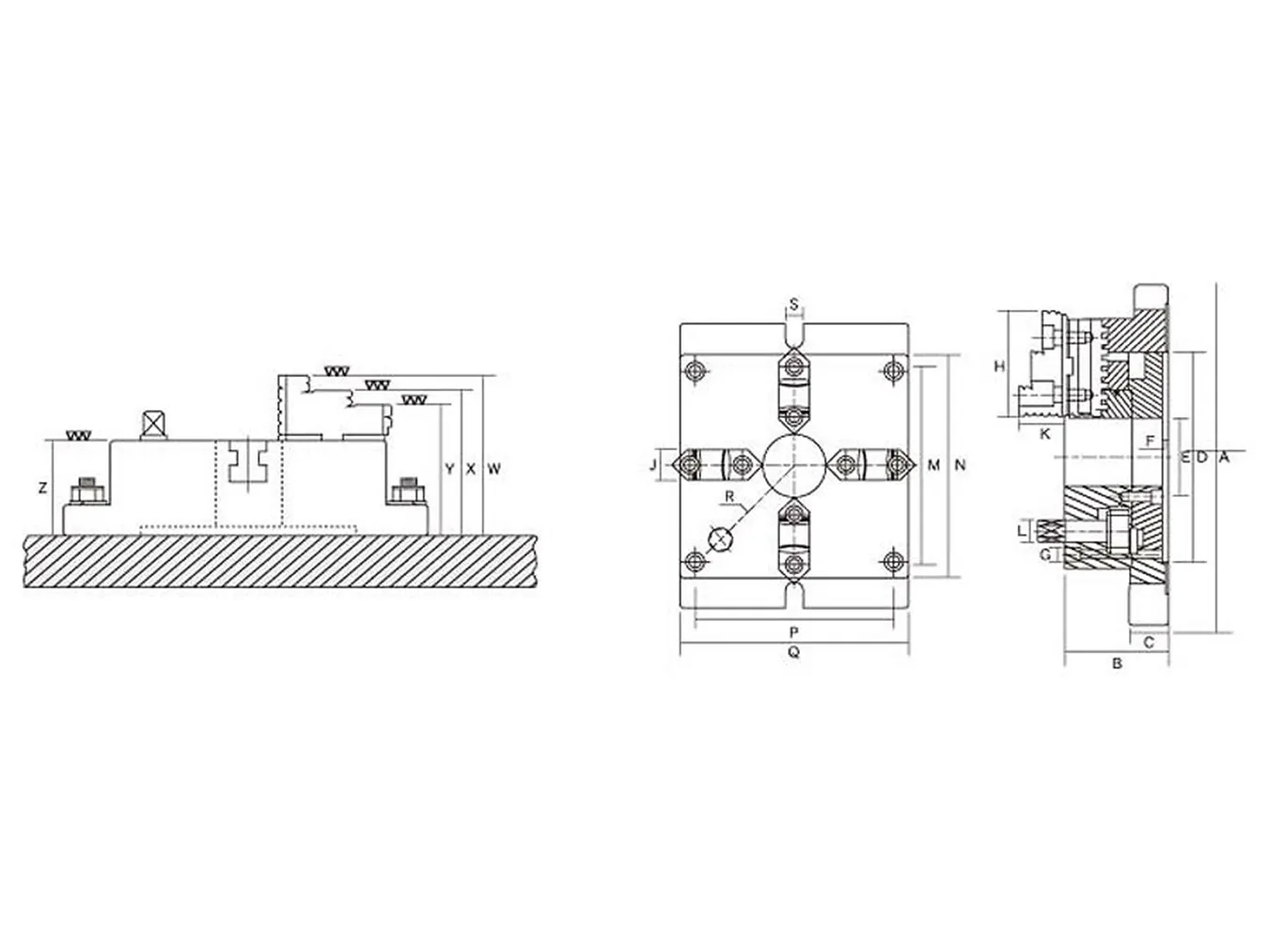

| 品番 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | 外径把握径 | 内径把握径 | 重量（kg） | 適用生爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-MC06 | 215 | 57 | 18 | 130 | 40 | 5.5 | 4-M10×1.5P | 68 | 26 | 39 | 14 | 144 | 165 | 144 | 165 | 66 | 18 | Ø4～Ø128 | Ø55～Ø128 | 11.4 | FT-SO06JAWS-4 |
| FT-MC08 | 250 | 65 | 20 | 160 | 55 | 6 | 4-M12×1.75P | 82 | 28 | 43 | 17 | 174 | 200 | 174 | 200 | 83 | 18 | Ø5～Ø162 | Ø62～Ø162 | 18.6 | FT-SO07JAWS-4 |
| FT-MC10 | 310 | 72 | 22 | 200 | 70 | 6 | 4-M14×2P | 93 | 32 | 50 | 21 | 218 | 250 | 218 | 250 | 104 | 18 | Ø6～Ø200 | Ø72～Ø200 | 31.6 | FT-SO09JAWS-4 |
| FT-MC12 | 380 | 85 | 25 | 260 | 100 | 7 | 4-M16×2P | 118 | 40 | 56 | 23 | 274 | 310 | 274 | 310 | 135 | 22 | Ø10～Ø265 | Ø90～Ø265 | 56.6 | FT-SO12JAWS-4 |
図面
下記より各種商品の図面のダウンロードが可能です。
