4爪アジャスタブルスチール製スクロールチャック
品番: FT-FCT
価格帯: ¥208,000 – ¥438,000
仕様
●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで）
●チャック本体は、高速加工に耐える剛性の高い鋼製
●標準付属：硬爪（内爪・外爪）
製品仕様（バリエーション）

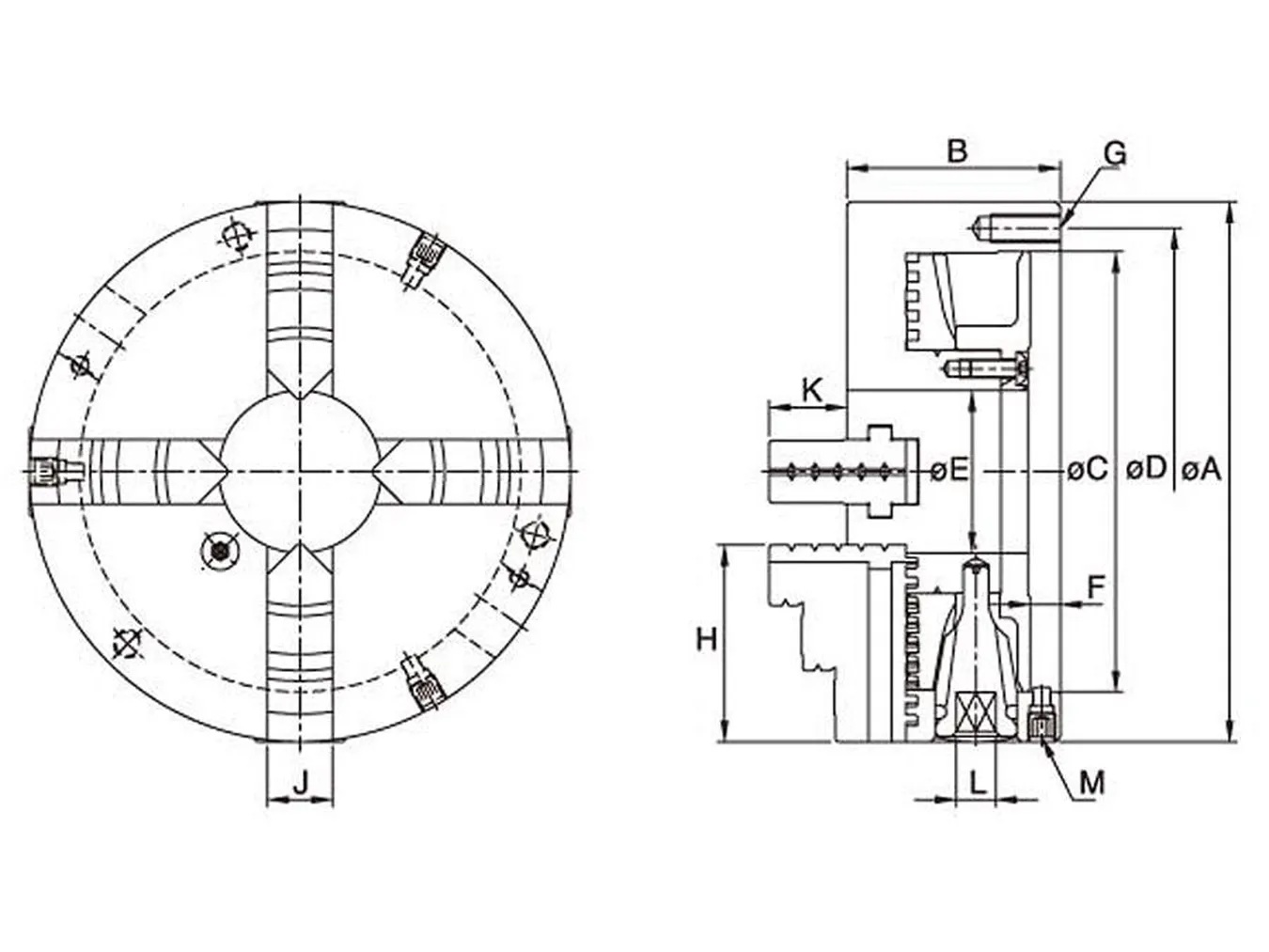

| 品番 | A | B | C | D | E | F | G | H | J | K | L | M | 最高回転数（min-1） | 外径把握径 | 内径把握径 | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-FCT07 | 193 | 85 | 155 | 172 | 58 | 12 | 3-M10×1.5P | 75 | 24 | 28.5 | 11 | 3-M12×1.75P | 3500 | Ø4～Ø180 | Ø56～Ø170 | 13.2 |
| FT-FCT09 | 233 | 92 | 190 | 210 | 70 | 12.5 | 3-M12×1.75P | 85 | 28 | 33 | 12 | 3-M12×1.75P | 2900 | Ø5～Ø220 | Ø62～Ø210 | 20.7 |
| FT-FCT10 | 275 | 98 | 230 | 250 | 89 | 12.5 | 3-M12×1.75P | 98 | 30 | 38 | 12 | 3-M12×1.75P | 2500 | Ø6～Ø260 | Ø70～Ø250 | 29.8 |
| FT-FCT12 | 310 | 111 | 260 | 285 | 105 | 14 | 3-M12×1.75P | 110 | 32 | 45 | 14 | 3-M12×1.75P | 2200 | Ø10～Ø300 | Ø86～Ø290 | 44.4 |
図面
下記より各種商品の図面のダウンロードが可能です。
関連商品
-
3爪生硬兼用スクロールチャック
品番：FT-SK -
セール
超薄型フライス用チャック
品番：FT-NBK -

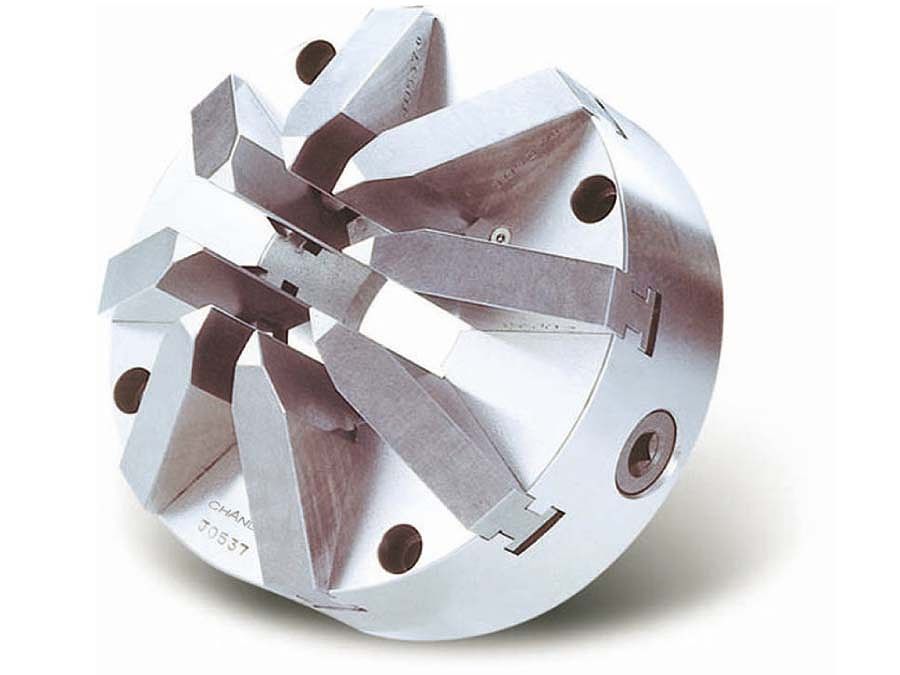

錐型8爪チャック
