丸型電磁チャック（コントローラー別売）

品番: FT-ELCR

都度見積

品番

クリア

品名

品番

呼び寸

価格

在庫

個数

丸型電磁チャック（コントローラー別売）

FT-ELCR-10

Ø100mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-16

Ø160mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-20

Ø200mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-25

Ø250mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-32

Ø320mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-36

Ø360mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-40

Ø400mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-50

Ø530mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-60

Ø600mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-70

Ø700mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-80

Ø800mm

都度見積

丸型電磁チャック（コントローラー別売）

FT-ELCR-100

Ø1000mm

都度見積

仕様

●ロータリー研削盤用
●クランプでは歪が出てしまうワークのホールディングに最適です。
●モノコック型で耐久性に優れた電磁チャックです。
●高精度、高耐久、優れた防水性を備えています。

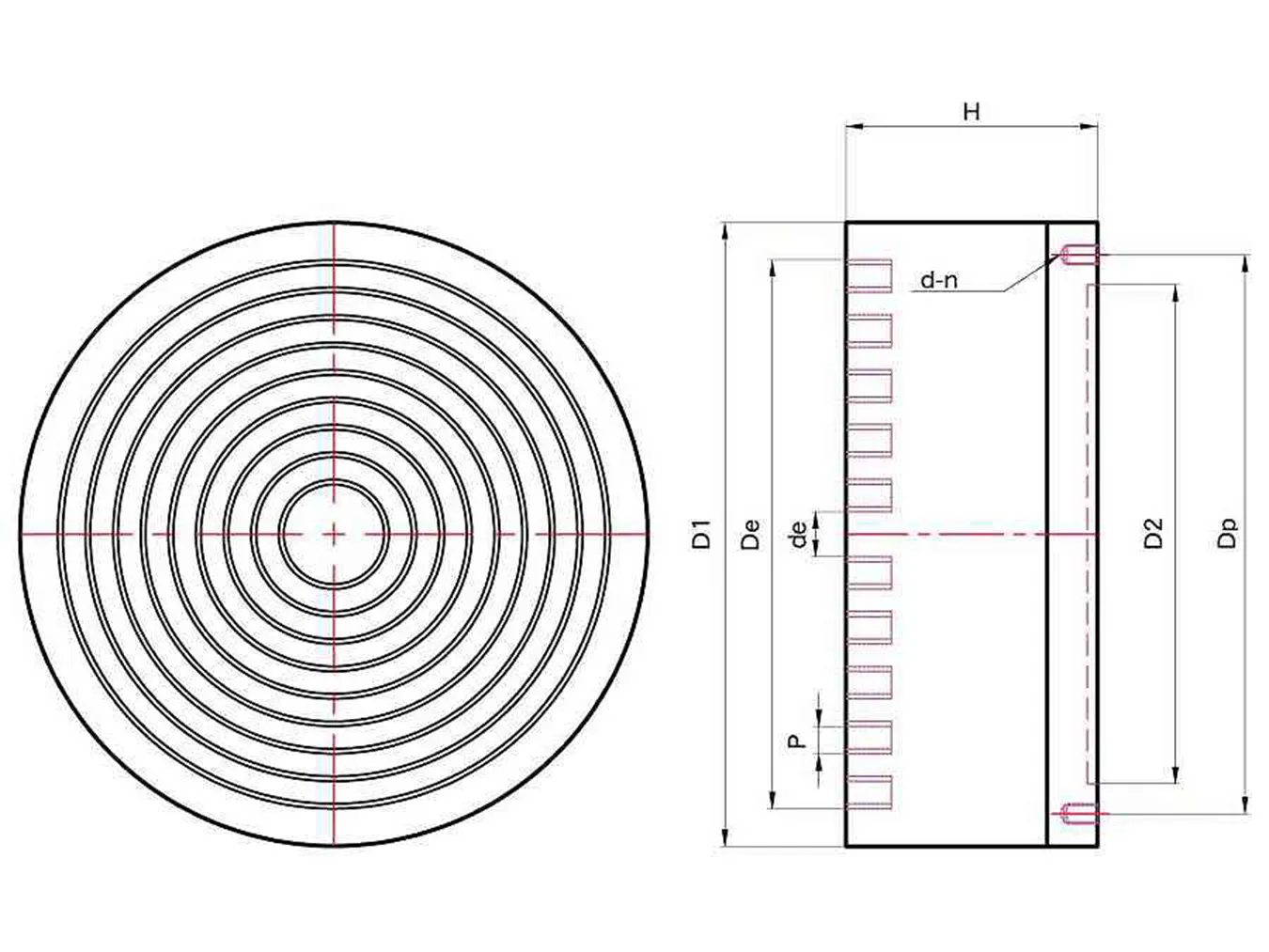

製品仕様（バリエーション）

品番	外寸	D1	De	de	磁極ピッチＰ	D2	K	n	d	Dp	高さH	電圧（DCV）	電流（A）	重量（kg）
FT-ELCR-10	Ø100	100	76	24	8（2+6）	63	3	4	M6	80	95	90	0.18	5.5
FT-ELCR-16	Ø160	160	140	24	8（2+6）	125	3	4	M6	140	95	90	0.27	13.5
FT-ELCR-20	Ø200	200	156	24	8（2+6）	160	3	4	M8	180	100	90	0.52	22
FT-ELCR-25	Ø250	250	216	40	12（3+9）	200	4	4	M8	224	100	90	0.57	35
FT-ELCR-32	Ø320	320	276	40	12（3+9）	250	4	4	M10	280	100	90	1.21	57
FT-ELCR-36	Ø360	360	318	40	12（3+9）	300	4	4	M10	320	100	90	1.58	72
FT-ELCR-40	Ø400	400	347	40	12（3+9）	315	4	4	M10	355	110	90	1.8	97
FT-ELCR-50	Ø530	500	475	40	12（3+9）	350	4	4	M12	400	110	90	3.2	152
FT-ELCR-60	Ø600	600	539	40	12（3+9）	450	4	4	M12	500	115	90	4.6	228
FT-ELCR-70	Ø700	700	635	40	12（3+9）	550	4	4	M12	600	115	90	5.7	310
FT-ELCR-80	Ø800	800	732	70	12（3+9）	650	4	8	M12	700	120	90	7.5	423
FT-ELCR-100	Ø1000	1000	955	70	12（3+9）	800	4	8	M16	900	120	90	9.4	660
