超強力波形電磁チャック（コントローラー別売）
品番: FT-ELCN-A
都度見積
仕様
●マシニングセンター、プレーナーによる板厚15mm以下の薄物ワークの切削加工用
●セパレータを波型にすることにより磁力を平均化し、
●磁力アップを図ったタイプの新型マグネットチャックです。
●防水型

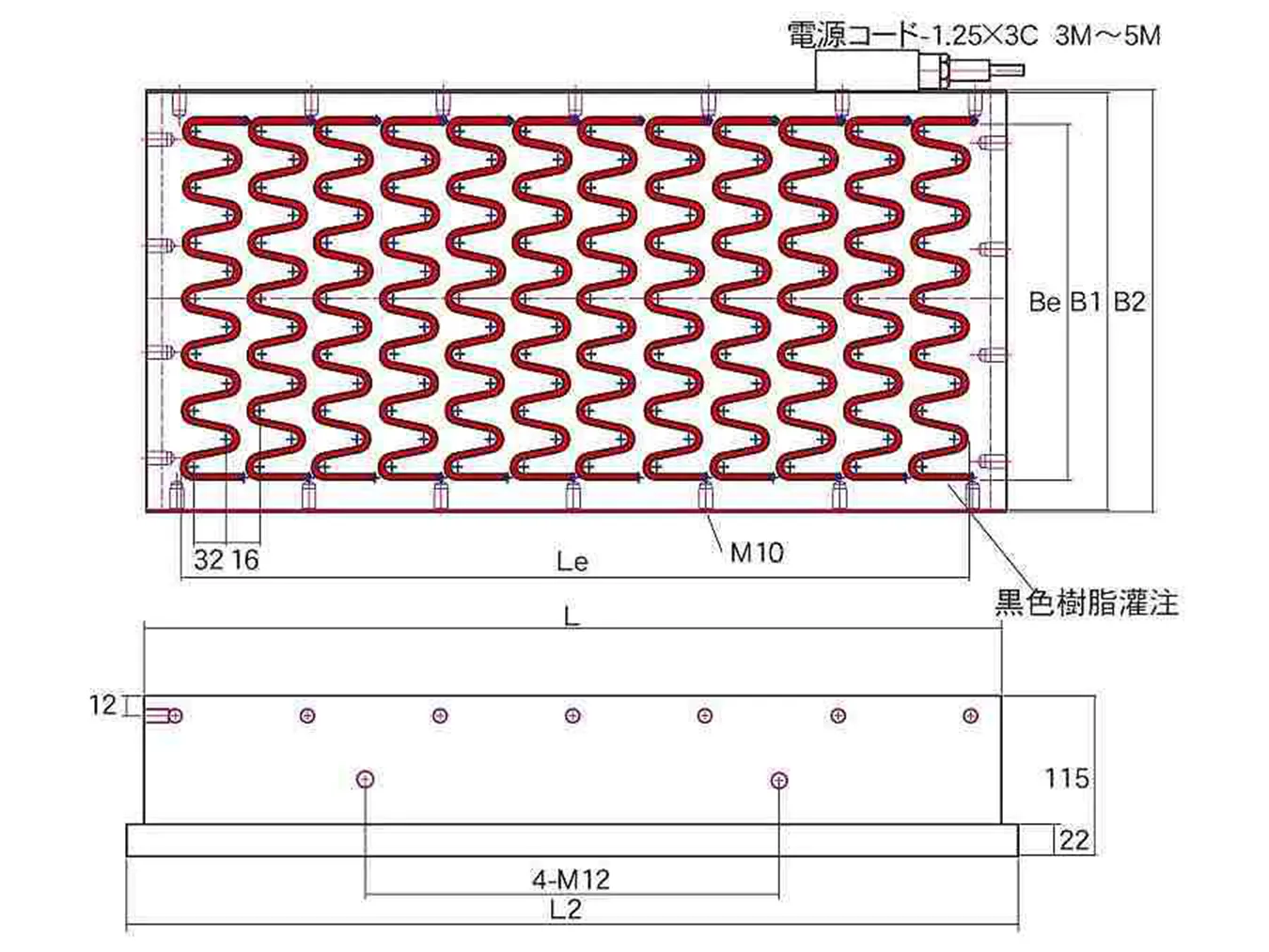

製品仕様（バリエーション）
| 品番 | 外寸 | B1 | Be | L1 | Le | B1 | L2 | 電圧（DCV） | 電流（A） | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| FT-ELCN-2050A | 220×500 | 220 | 179 | 500 | 467 | 224 | 520 | 90 | 0.91 | 89 |
| FT-ELCN-2060A | 220×600 | 220 | 179 | 600 | 563 | 224 | 620 | 90 | 1.14 | 106 |
| FT-ELCN-2550A | 260×500 | 260 | 219 | 500 | 467 | 264 | 520 | 90 | 1.2 | 105 |
| FT-ELCN-3060A | 300×600 | 300 | 259 | 600 | 563 | 304 | 620 | 90 | 1.7 | 145 |
| FT-ELCN-4040A | 420×400 | 420 | 379 | 400 | 371 | 424 | 420 | 90 | 2.3 | 135 |
| FT-ELCN-4050A | 420×500 | 420 | 379 | 500 | 467 | 424 | 520 | 90 | 2.6 | 169 |
| FT-ELCN-4080A | 420×800 | 420 | 379 | 800 | 755 | 424 | 820 | 90 | 2.8 | 271 |
| FT-ELCN-40100A | 420×1000 | 420 | 379 | 1000 | 947 | 424 | 1020 | 90 | 4.1 | 338 |
| FT-ELCN-5050A | 500×500 | 500 | 459 | 500 | 467 | 504 | 520 | 90 | 2.8 | 201 |
| FT-ELCN-50100A | 500×1000 | 500 | 459 | 1000 | 947 | 504 | 1020 | 90 | 5.4 | 403 |
| FT-ELCN-50150A | 500×1500 | 500 | 459 | 1500 | 1456 | 504 | 1520 | 90 | 8 | 604 |
| FT-ELCN-6060A | 600×600 | 600 | 539 | 600 | 563 | 604 | 520 | 90 | 4 | 290 |
| FT-ELCN-60100A | 600×1000 | 600 | 539 | 1000 | 947 | 604 | 1020 | 90 | 6.3 | 483 |
| FT-ELCN-60150A | 600×1500 | 600 | 539 | 1500 | 1456 | 604 | 1520 | 90 | 9.3 | 725 |
