水冷式電磁チャック（コントローラー別売）

品番: FT-ELC-BWC

都度見積

品番

クリア

品名

品番

呼び寸

価格

在庫

個数

水冷式電磁チャック（コントローラー別売）

FT-ELC-1530BWC

150×300mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-1535BWC

150×350mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-1540BWC

150×400mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-1545BWC

150×450mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-2040BWC

200×400mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-2045BWC

200×450mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-2050BWC

200×500mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-2550BWC

250×500mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-3060BWC

300×600mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-4060BWC

400×600mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-4080BWC

400×800mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-40100BWC

400×1000mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-5050BWC

500×500mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-5060BWC

500×600mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-5075BWC

500×750mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-50100BWC

500×1000mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-6050BWC

600×500mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-6060BWC

600×600mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-6075BWC

600×750mm

都度見積

水冷式電磁チャック（コントローラー別売）

FT-ELC-60100BWC

600×1000mm

都度見積

仕様

●平面研削盤用による研削加工用
●水冷式のため、電磁チャックの温度上昇を抑える構造になっています
●防水性、耐食性に優れた構造
●平行度：0.005/100mm
●薄物ワークに適しています

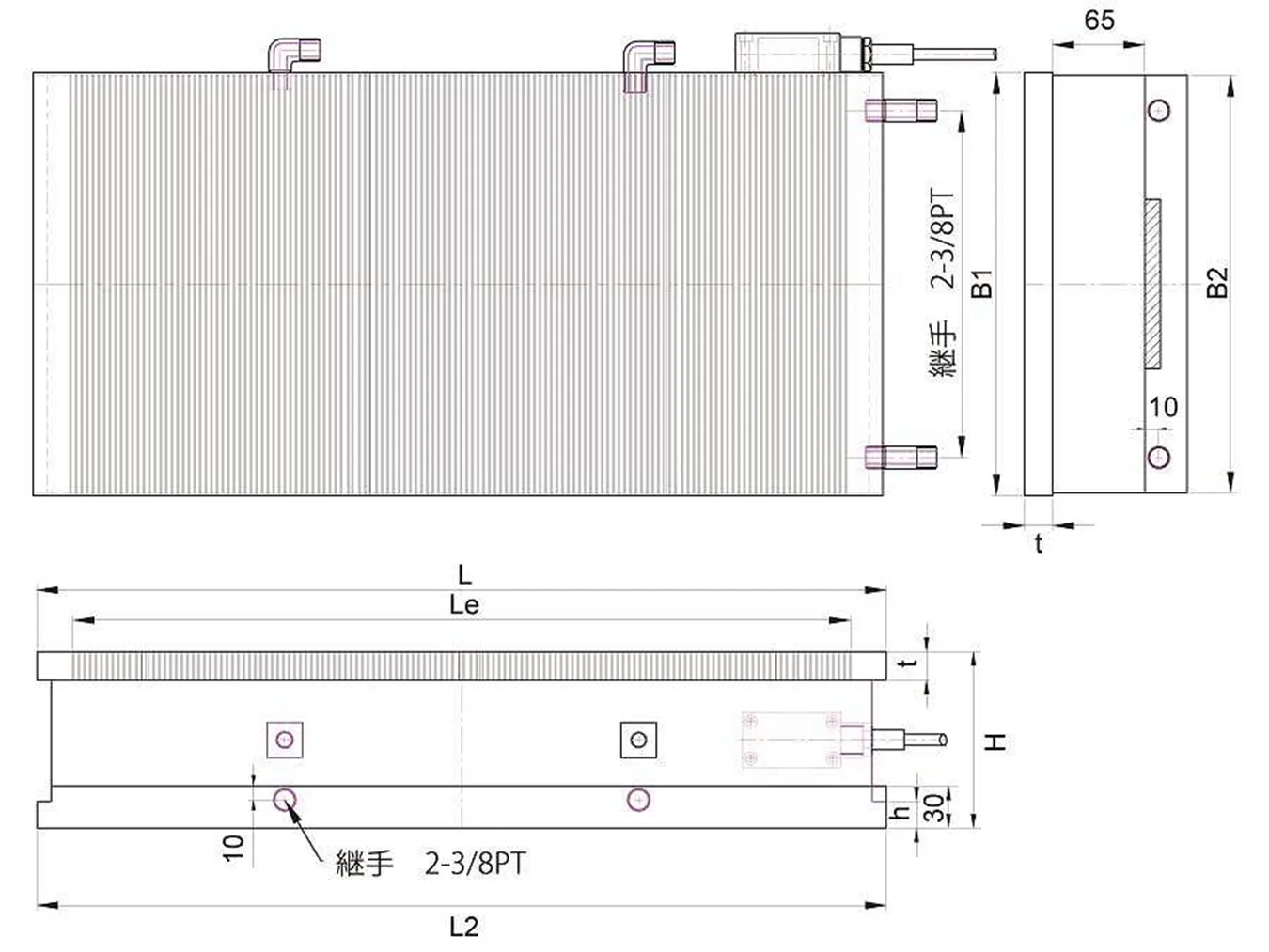

製品仕様（バリエーション）

品番	外寸	B1	L1	Le	t	磁極ピッチP	B2	L2	h	高さH	電圧（DCV）	電流（A）	重量（kg）
FT-ELC-1530BWC	150×300	150	300	255	20	4（1+3）	146	300	20	115	90	0.58	36
FT-ELC-1535BWC	150×350	150	350	303	20	4（1+3）	146	350	20	115	90	0.65	42
FT-ELC-1540BWC	150×400	150	400	353	20	4（1+3）	146	400	20	115	90	0.62	48
FT-ELC-1545BWC	150×450	150	450	403	20	4（1+3）	146	450	20	115	90	0.71	54
FT-ELC-2040BWC	200×400	200	400	353	20	4（1+3）	196	400	20	115	90	0.7	64
FT-ELC-2045BWC	200×450	200	450	403	20	4（1+3）	196	450	20	115	90	0.78	72
FT-ELC-2050BWC	200×500	200	500	457	20	4（1+3）	196	500	20	115	90	0.9	80
FT-ELC-2550BWC	250×500	250	500	457	20	4（1+3）	246	500	20	115	90	1.13	100
FT-ELC-3060BWC	300×600	300	600	553	20	4（1+3）	296	600	20	115	90	1.33	145
FT-ELC-4060BWC	400×600	400	600	553	25	4（1+3）	396	600	20	120	90	2.03	202
FT-ELC-4080BWC	400×800	400	800	747	25	4（1+3）	396	800	20	120	90	2.73	269
FT-ELC-40100BWC	400×1000	400	1000	947	25	4（1+3）	396	1000	20	120	90	2.97	336
FT-ELC-5050BWC	500×500	500	500	457	25	4（1+3）	496	500	20	120	90	2.15	210
FT-ELC-5060BWC	500×600	500	600	553	25	4（1+3）	496	600	20	120	90	2.36	252
FT-ELC-5075BWC	500×750	500	750	697	25	4（1+3）	496	750	20	120	90	2.38	315
FT-ELC-50100BWC	500×1000	500	1000	947	25	4（1+3）	496	1000	20	120	90	3.13	420
FT-ELC-6050BWC	600×500	600	500	457	25	4（1+3）	596	500	20	120	90	2.6	252
FT-ELC-6060BWC	600×600	600	600	553	25	4（1+3）	596	600	20	120	90	2.48	302
FT-ELC-6075BWC	600×750	600	750	697	25	4（1+3）	596	750	20	120	90	2.75	378
FT-ELC-60100BWC	600×1000	600	1000	947	25	4（1+3）	596	1000	20	120	90	4.3	504
