電磁チャック（コントローラー別売）

品番: FT-ELC-A

都度見積

品番

クリア

品名

品番

呼び寸

価格

在庫

個数

電磁チャック（コントローラー別売）

FT-ELC-1530A

150×300mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-1535A

150×350mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-1540A

-

都度見積

電磁チャック（コントローラー別売）

FT-ELC-1545A

150×450mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-2040A

200×400mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-2045A

200×450mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-2050A

200×500mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-2550A

250×500mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-3060A

300×600mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-3070A

300×700mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-3090A

300×900mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-4060A

400×600mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-4070A

-

都度見積

電磁チャック（コントローラー別売）

FT-ELC-4080A

400×800mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-40100A

400×1000mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-50100A

500×1000mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-50150A

500×1500mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-60100A

600×1000mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-60150A

600×1500mm

都度見積

電磁チャック（コントローラー別売）

FT-ELC-80100A

800×1000mm

都度見積

仕様

●平面研削盤による研削加工用
●全高を75ｍｍと85ｍｍに抑えた軽量小型タイプ
●３時間の連続運転でも15℃以内にとどまる温度上昇
●絶縁抵抗値1000MΩ以上
●平行度：0.005/100ｍｍ

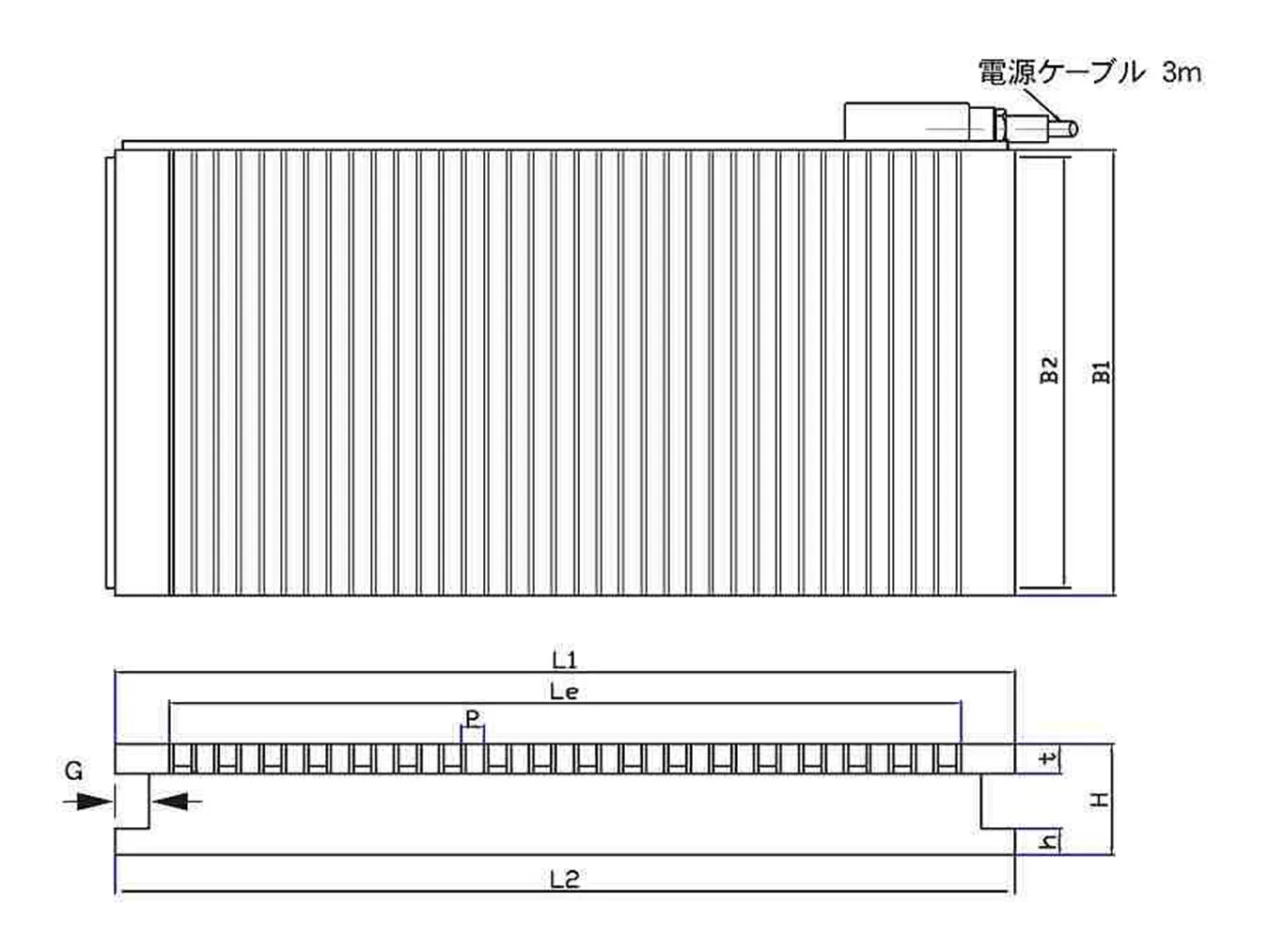

製品仕様（バリエーション）

品番	呼び寸	B1	L1	Le	t	磁極ピッチP	B2	L2	h	高さH	取付部G	重量（kg）	電圧（VDC）	電流（A）
FT-ELC-1530A	150×300	150	300	258	20	15（3+12）	144	300	20	75	10	20	90	0.16
FT-ELC-1535A	150×350	150	350	288	20	15（3+12）	144	350	20	75	10	24	90	0.19
FT-ELC-1545A	150×450	150	450	408	20	15（3+12）	144	450	20	75	10	30	90	0.25
FT-ELC-2040A	200×400	200	400	348	20	15（3+12）	194	400	20	75	10	38	90	0.35
FT-ELC-2045A	200×450	200	450	408	20	15（3+12）	194	465	20	75	10	41	90	0.38
FT-ELC-2050A	200×500	200	500	438	20	15（3+12）	194	500	20	75	10	45	90	0.45
FT-ELC-2550A	250×500	250	500	438	20	15（3+12）	240	500	20	75	10	65	90	0.65
FT-ELC-3060A	300×600	300	600	528	20	15（3+12）	290	600	20	75	10	81	90	1
FT-ELC-3070A	300×700	300	700	648	20	15（3+12）	290	700	20	75	10	93	90	1.1
FT-ELC-3090A	300×900	300	900	828	20	15（3+12）	290	900	20	75	10	125	90	1.28
FT-ELC-4060A	400×600	400	600	554	25	19（3+16）	390	600	20	85	10	130	90	1.02
FT-ELC-4080A	400×800	400	800	744	25	19（3+16）	390	800	20	85	10	174	90	1.2
FT-ELC-40100A	400×1000	400	1000	934	25	19（3+16）	390	1000	20	85	10	221	90	1.43
FT-ELC-50100A	500×1000	500	1000	934	25	19（3+16）	490	1000	20	85	15	270	90	1.44
FT-ELC-50150A	500×1500	500	1500	1428	25	19（3+16）	490	1500	20	85	10	405	90	2.46
FT-ELC-60100A	600×1000	600	1000	934	25	19（3+16）	590	1000	20	85	15	330	90	3.58
FT-ELC-60150A	600×1500	600	1500	1428	25	19（3+16）	590	1500	20	85	10	495	90	3.2
FT-ELC-80100A	800×1000	800	1000	934	25	19（3+16）	790	1000	20	85	15	440	90	3.4
