3次元精密バイス

品番: FT-CHML50

¥575,000

在庫切れ

仕様

特長：三次元精密バイスは水平方向に360°回転し、垂直方向に45°、さらに横方向に45°傾斜させることができる精密バイスです。
材質：旋回部FCD45/バイス部SKS3
硬度：旋回部HRC43-47/バイス部HRC58-60
熱処理：旋回部調質/バイス部サブゼロ処理
スイベル本体：回転・角度とも副尺3分
平行度：0.004mm/100mm
直角度：0.005mm/100mm
検査成績書付属
旋回部にサインバイスが載った精密三次元バイスです。
目盛がついているため設定角度に簡単に設定できます。
(サインバイスはブロックゲージと三角関数表を用いて角度設定します）
旋回部は水平方向に360°回転可能 45°垂直方向に傾斜可能
サインバイスは最大45°傾斜可能
バーニア最小目盛：3分
ケース付属

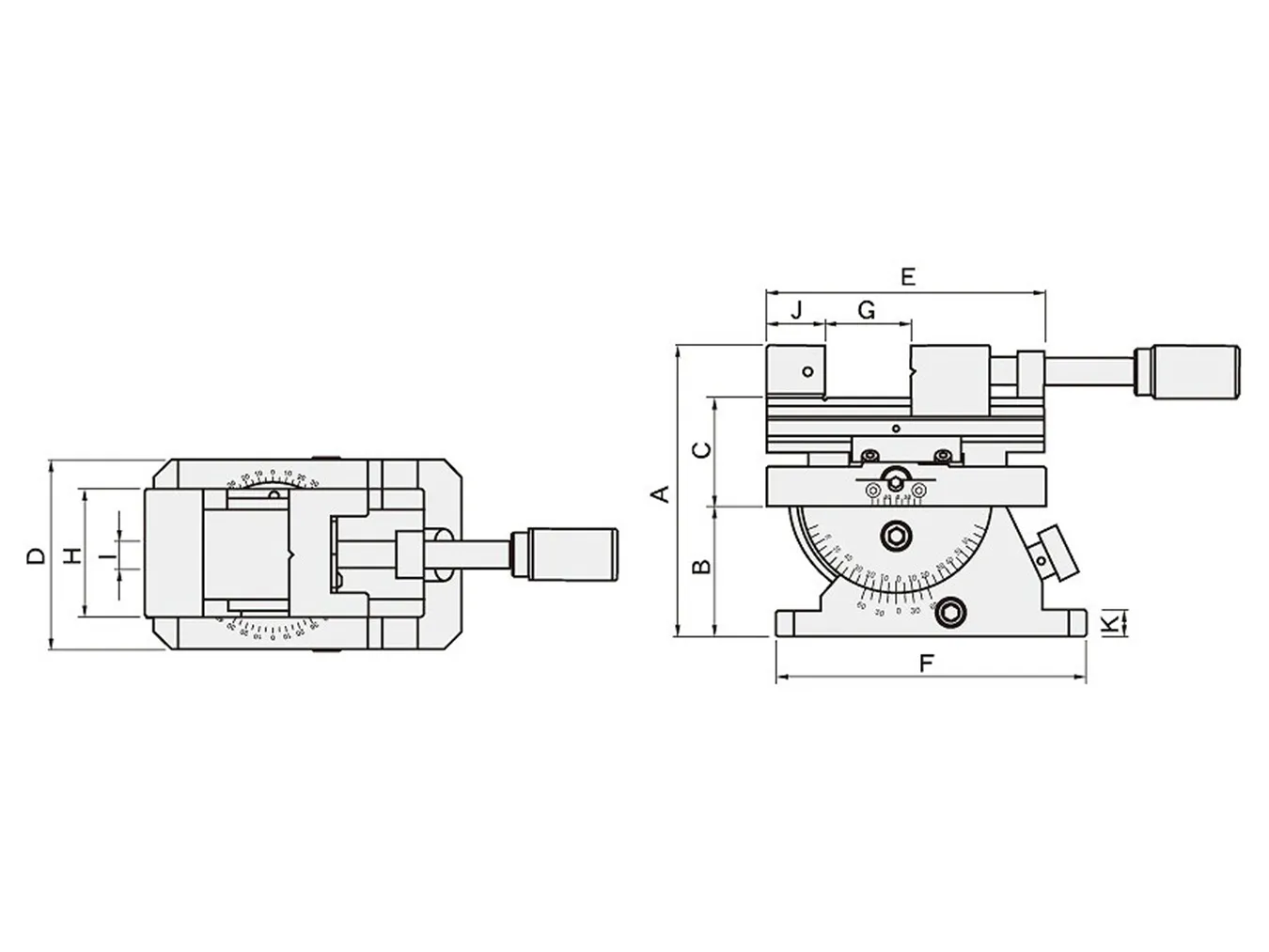

単位：mm

品番FT-CHML50
A169
B75
C63
D110
E160
F178
G（口開）0～80
H（口幅）73
I16
J33
K15
重量16kg
