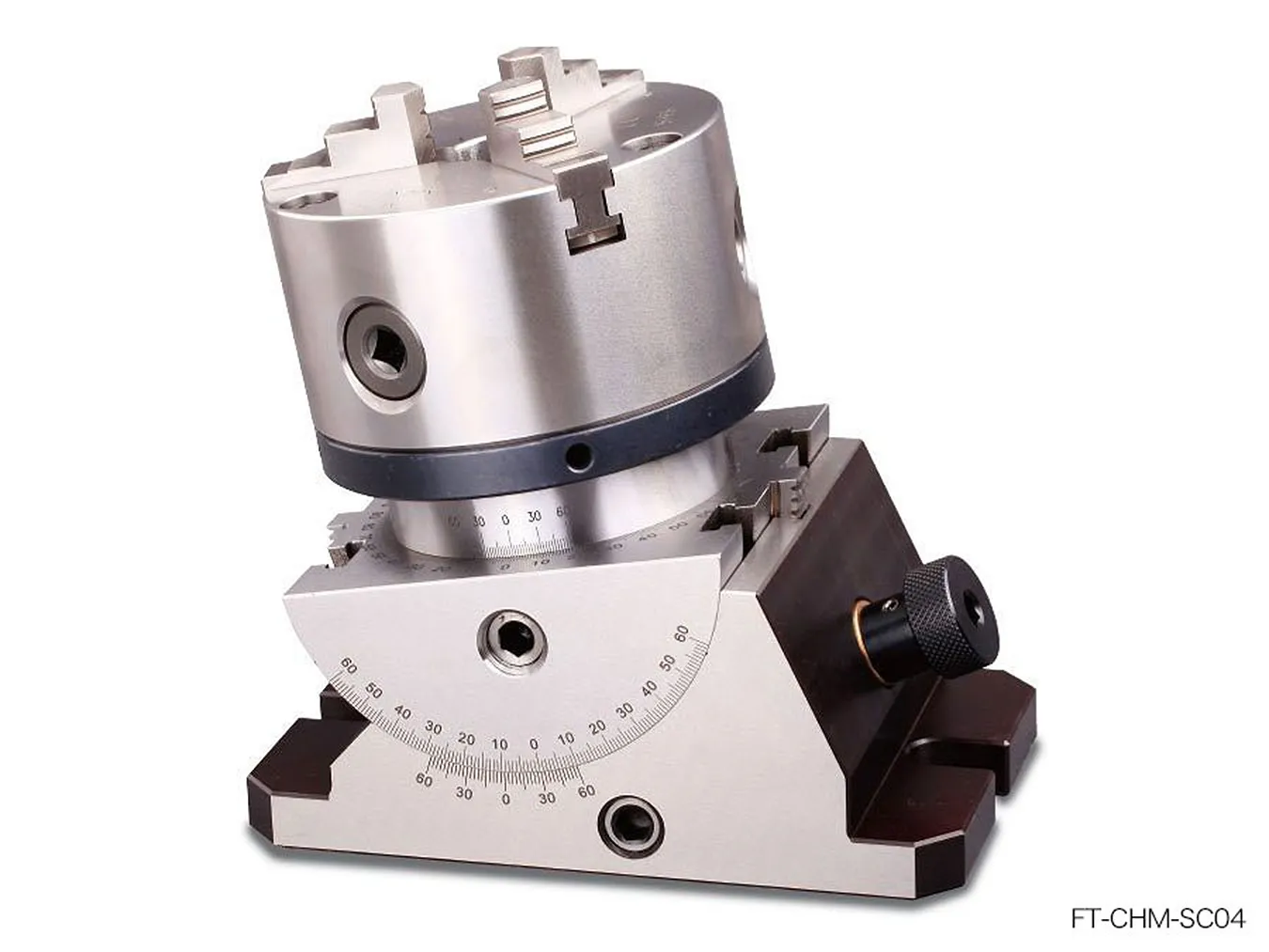

2次元三爪チャック
品番: FT-CHM-SC
価格帯: ¥345,000 – ¥358,000
仕様
特長：スクロールチャックでワークをしっかり把握するタイプの二次元三爪スクロールチャックです。
材質：旋回部SCM4/チャック部S45C
硬度：旋回部HRC56-58/チャック部HRC50-55
熱処理：旋回部チャック部とも浸炭焼入
繰り返し精度：0.015mm
スイベル角度：副尺3分
テーブル回転角度：副尺3分
検査成績書付属
ケース付属
目盛がついているため設定角度に簡単に設定できます
水平方向に360°回転可能
45°垂直方向に傾斜可能
バーニア最小目盛：3分

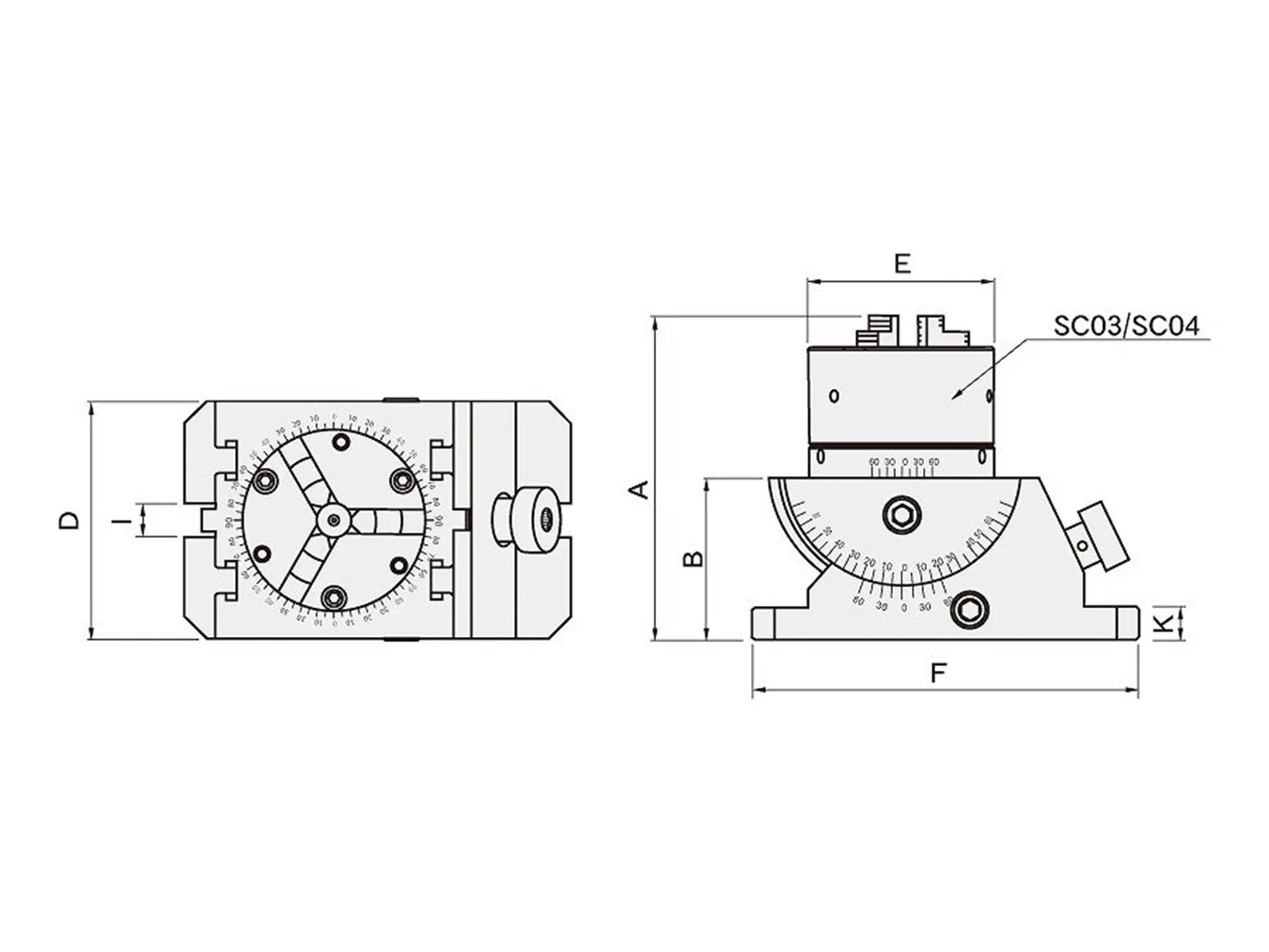

製品仕様（バリエーション）
| 品番 | A | B | D | E | F | I | K | 重量（kg） | チャック部 |
|---|---|---|---|---|---|---|---|---|---|
| FT-CHM-SC03 | 151 | 75 | 110 | Ø85 | 178 | 16 | 15 | 12kg | 3爪スクロールチャック3インチ |
| FT-CHM-SC04 | 182 | 75 | 110 | Ø112 | 178 | 16 | 15 | 13kg | 3爪スクロールチャック4インチ |
