2次元精密プレート
品番: FT-CHM-HT300
¥690,000
仕様
特長：Ｔスロット付テーブルが付いた二次元テーブルです。割出台等を搭載して角度設定が可能になります。
材質：旋回部FCD45/バイス部YK3
硬度：旋回部HRC43-47/バイス部HRC58-60
熱処理：旋回部調質/バイス部サブゼロ処理
平行度：0.005mm/100mm
スイベル角度：副尺3分
テーブル回転角度：副尺3分
検査成績書付属
ケース付属
Tスロットベースがついた2次元精密テーブル
本尺と副尺によって簡単に設定角度が読み取り可能
バーニア最小目盛：3分
水平方向に360°回転可能
45°垂直方向に傾斜可能

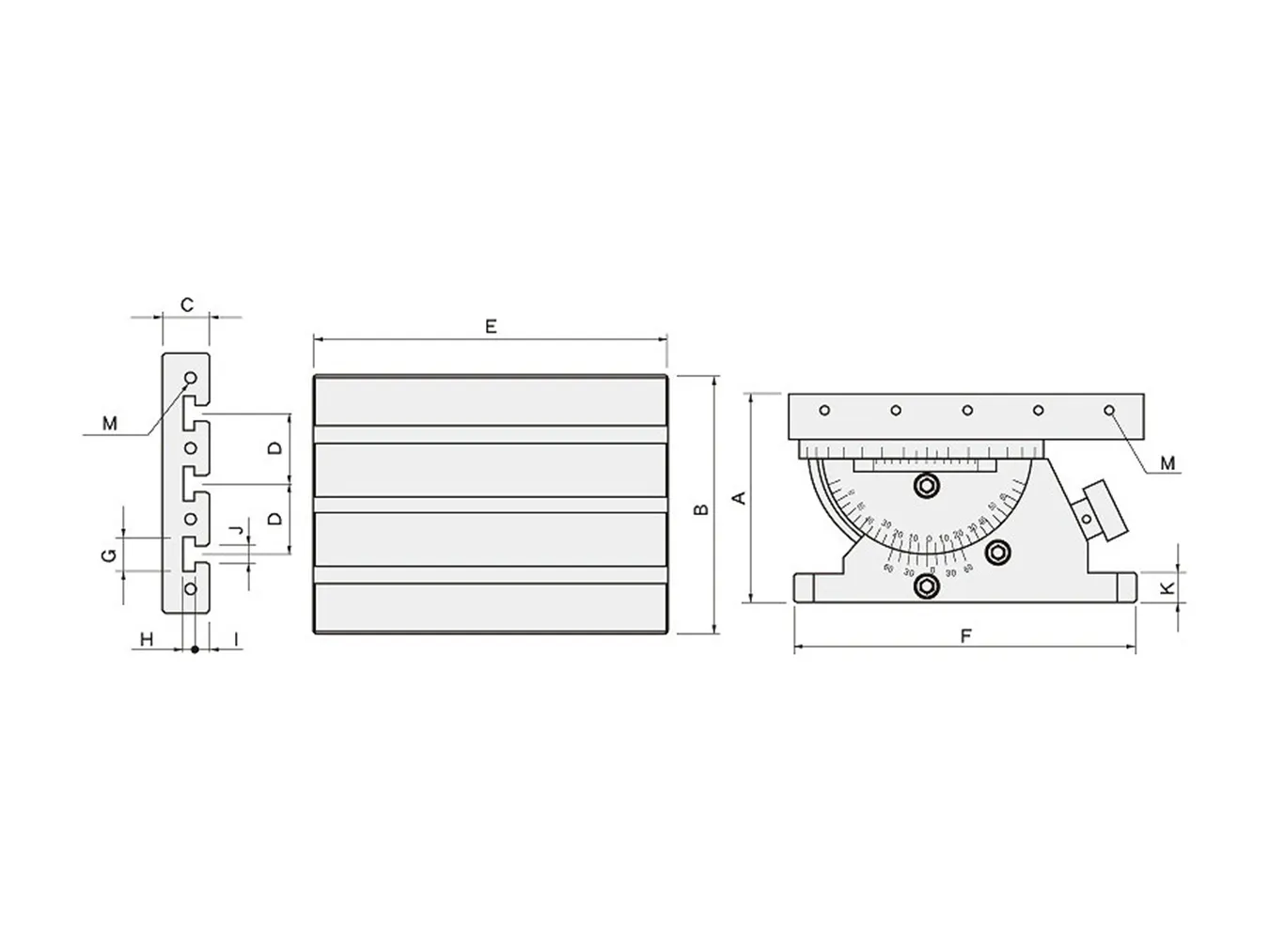

単位：mm
| 品番 | FT-CHM-HT300 |
|---|---|
| A | 183 |
| B | 220 |
| C | 40 |
| D | 60 |
| E | 300 |
| F | 300 |
| G | 28 |
| H | 10 |
| I | 12 |
| J | 14 |
| K | 25 |
| M | M8 |
| クランプ | M16 |
| 重量 | 47kg |
