2次元ERコレットチャック
品番: FT-CHM-ER40
¥276,000
仕様
特長：DIN規格のERコレットを使用してワークを把握するタイプの二次元ERコレットチャックです。
材質：旋回部SCM4/主軸部SUS440C
硬度：旋回部HRC56-58/主軸部HRC56-60
熱処理：旋回部浸炭焼入/主軸部真空焼入
精度：ER40コレットの精度に準じる
スイベル角度：副尺3分
テーブル回転角度：副尺3分
検査成績書付属
ケース付属
目盛がついているため設定角度に簡単に設定できます
水平方向に360°回転可能
45°垂直方向に傾斜可能
バーニア最小目盛：3分
※ＥＲコレットは付属していません。

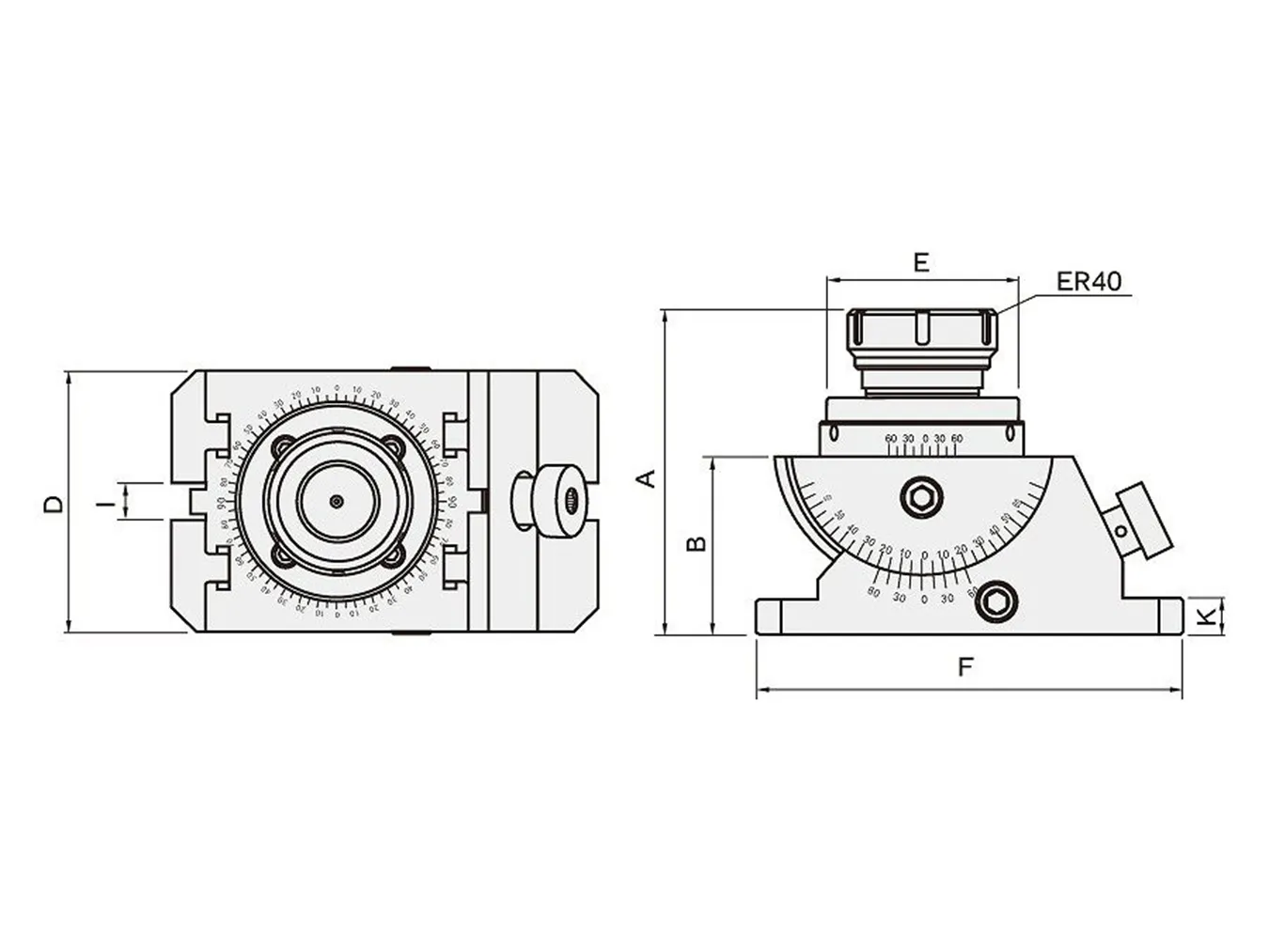

単位：mm
| 品番 | FT-CHM-ER40 |
|---|---|
| A | 138 |
| B | 75 |
| D | 110 |
| E | Ø80 |
| F | 178 |
| I | 16 |
| K | 15 |
| 重量（kg） | 11kg |
| チャック部 | ERコレット(ER40) |
