永磁マイクロピッチチャック
品番: FT-B
価格帯: ¥145,000 – ¥667,000
仕様
●用途：平面研削盤、放電加工機での板厚１０ｍｍ以上のワークの保持
●特長：防水仕様
●平行度：0.005mm/100mm以内
製品仕様（バリエーション）

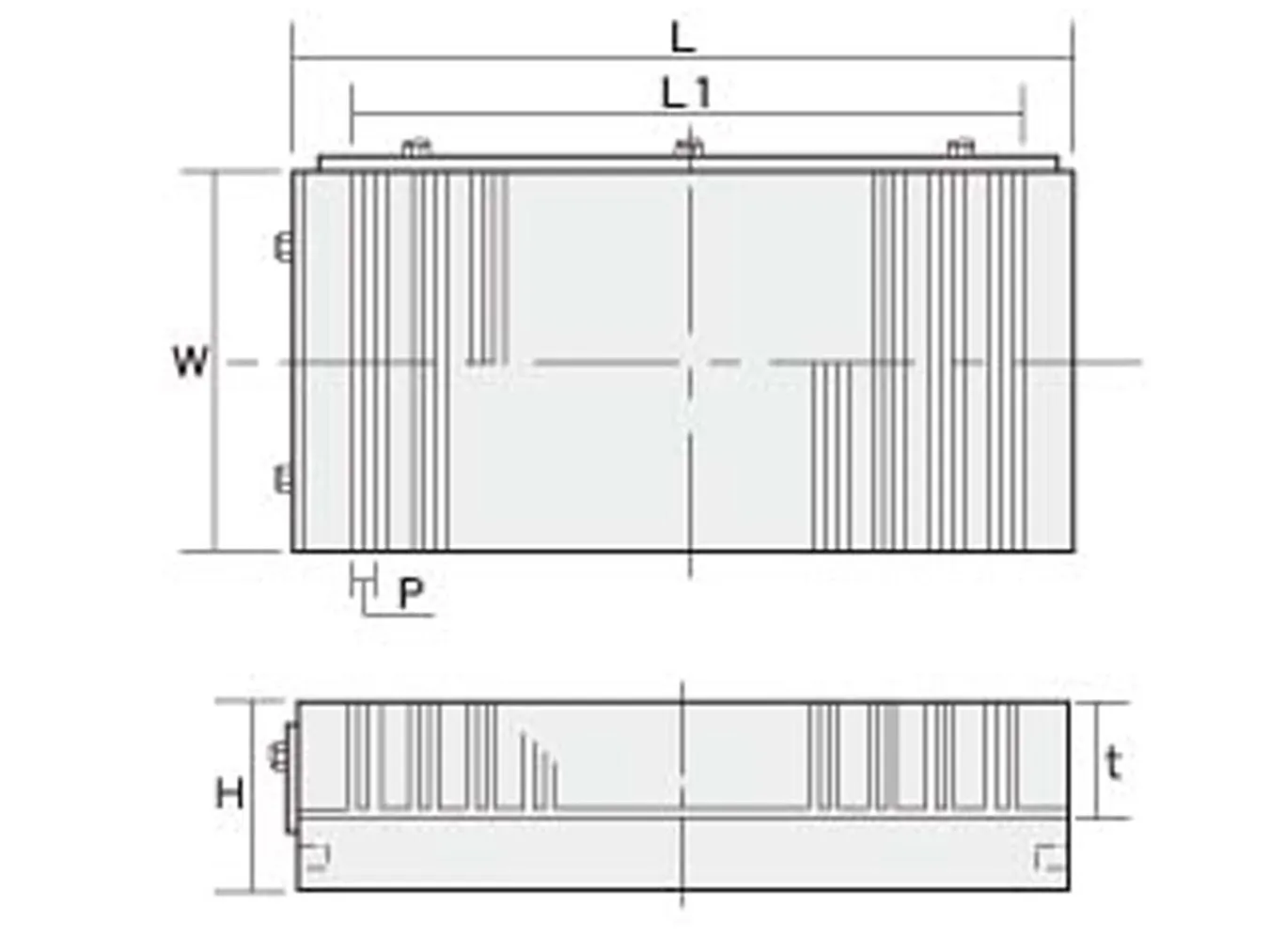

| 品番 | 呼び寸 | W | L | L1 | t | P | H | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| FT-407B | 100×175 | 100 | 175 | 139 | 20 | 1+3 | 52 | 8 |
| FT-510B | 125×250 | 125 | 250 | 212 | 20 | 1+3 | 52 | 14 |
| FT-612B | 150×300 | 150 | 300 | 256 | 20 | 1+3 | 60 | 21.9 |
| FT-614B | 150×350 | 150 | 350 | 306 | 20 | 1+3 | 60 | 25.6 |
| FT-616B | 150×400 | 150 | 400 | 356 | 20 | 1+3 | 60 | 30.5 |
| FT-618B | 150×450 | 150 | 450 | 400 | 20 | 1+3 | 60 | 33.8 |
| FT-816B | 200×400 | 200 | 400 | 356 | 20 | 1+3 | 60 | 38.3 |
| FT-818B | 200×450 | 200 | 450 | 400 | 20 | 1+3 | 60 | 42.8 |
| FT-820B | 200×500 | 200 | 500 | 450 | 20 | 1+3 | 60 | 50 |
