直装型3爪チャック
品番: FT-A1
価格帯: ¥188,000 – ¥1,242,000
仕様
●標準付属：硬爪
●生爪（ソフトジョー）は別売りとなります。
製品仕様（バリエーション）
| 品番 | A | B | C | D | E | F | G | H | I | J | K | P | M | N | 最高回転数（min-1） | 外径把握径 | 内径把握径 | 重量（kg） | 適用生爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-A5-08 | 200 | 83 | 33.5 | Ø61.9 | 40 | Ø104.8 | 3-M10×1.5P | 82 | 82.563 | 28 | 43 | 14.29 | Ø16.3 | 6.8 | 2000 | Ø8～Ø180 | Ø62～Ø170 | 17.4 | FT-SO07JAWS |
| FT-A6-08 | 200 | 83 | 33.5 | Ø82.6 | 56 | Ø133.4 | 3-M12×1.75P | 82 | 106.375 | 28 | 43 | 15.88 | Ø19.3 | 6.8 | 2000 | Ø8～Ø180 | Ø62～Ø170 | 18 | FT-SO07JAWS |
| FT-A6-10 | 255 | 91.5 | 36.5 | Ø82.6 | 56 | Ø133.4 | 3-M12×1.75P | 93 | 106.375 | 32 | 50 | 15.88 | Ø19.3 | 6.8 | 1800 | Ø11～Ø240 | Ø70～Ø230 | 30.6 | FT-SO09JAWS |
| FT-A11-20 | 500 | 135 | 40 | Ø235 | 190.5 | Ø235 | 6-M20×2.5P | 140 | 196.869 | 55 | 84 | - | Ø29.4 | 10.7 | 1000 | Ø25～Ø480 | Ø125～Ø460 | 161.5 | FT-SO16JAWS |

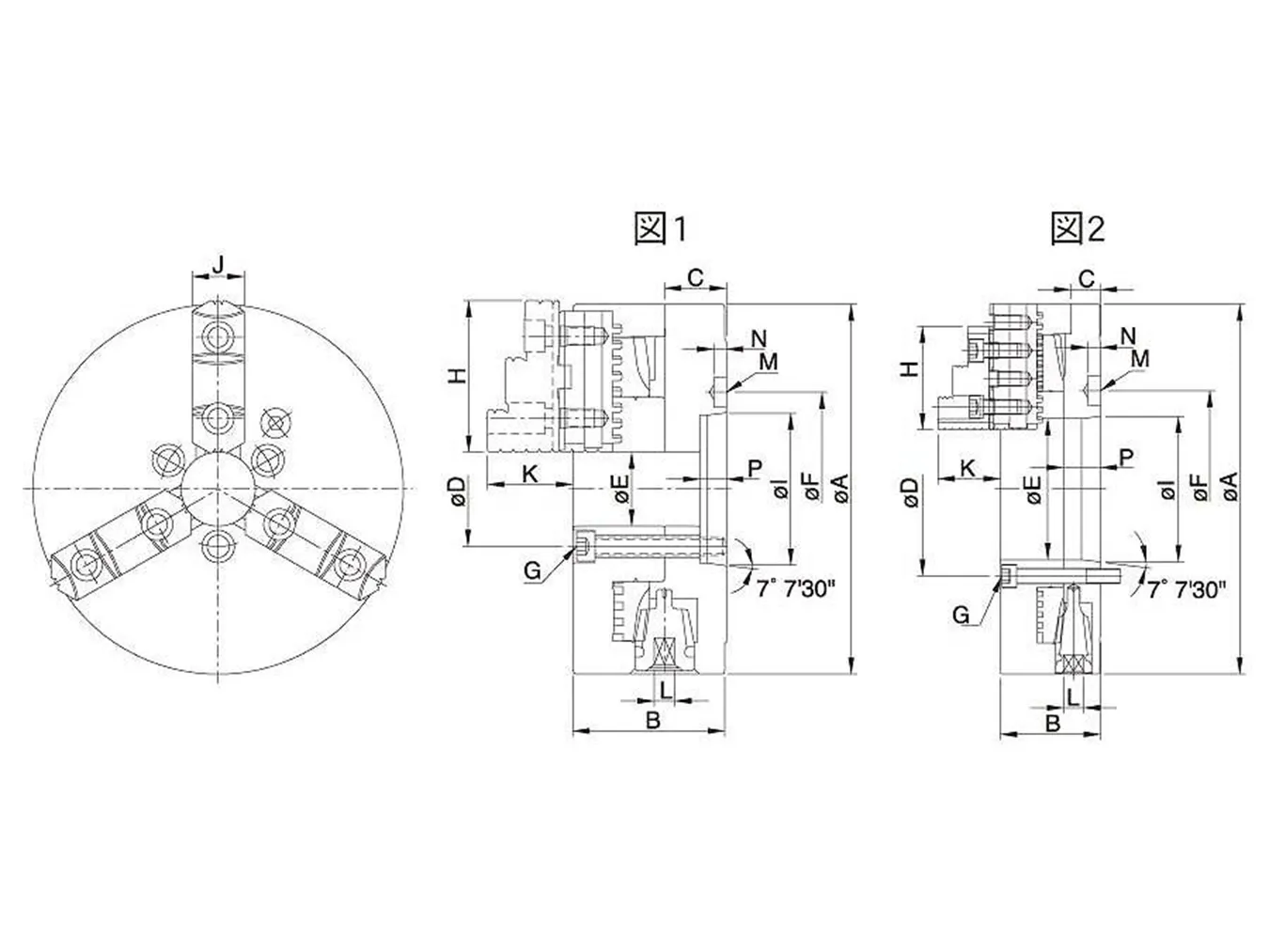

図面
下記より各種商品の図面のダウンロードが可能です。
