ゼロ･ポイント･ゲージングパレット
品番: EQA52-96
都度見積
仕様
段取り時間が短縮、安全に取り替え可能。
高精度な交換、位置決めが短時間で可能。
誰が行っても同じ精度で作業可能。
モジュールを交換することで多彩なアプリケーションに対応。
ねじ締めで行うメカニカルタイプ。
別途フランジ取り付けまたは追加工でCAPTOにも対応可能。
回転軸とチャックへの推奨アプリケーション
座標研磨されたゲージング・パレットにより ゼロ点プレートの迅速で正確な位置合わせが可能です。
ゼロ点プレートの同心アライメントのために 測定本体の内径を利用します。軸方向のアライメントには、測定本体の側面が使用されます。

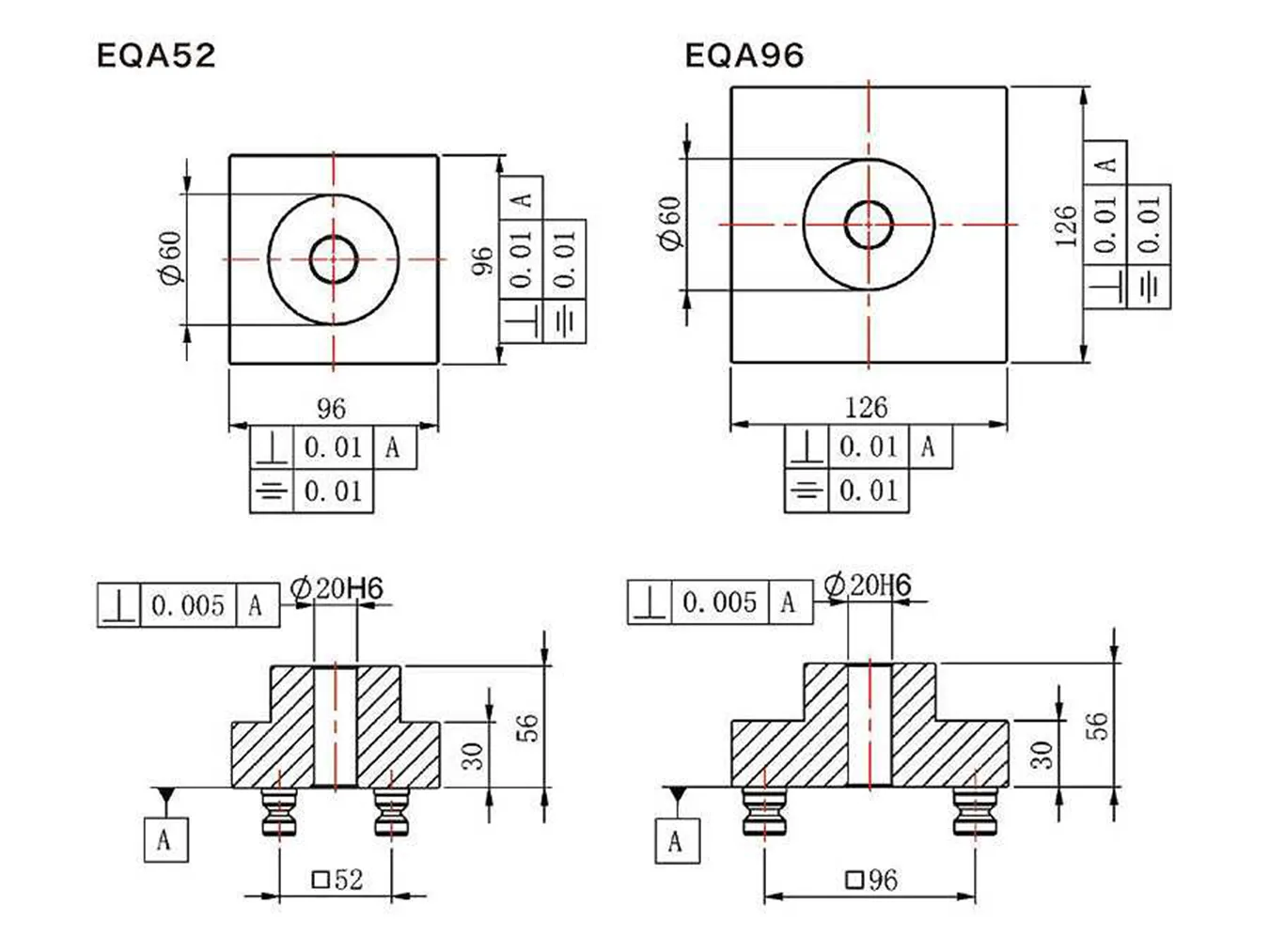

製品仕様（バリエーション）
| 品番 | サイズ | 測定長 | 重量 |
|---|---|---|---|
| EQA52 | 96×96×56 | 各サイド 95 | 2.6kg |
| EQA96 | 126×126×56 | 各サイド 125 | 4.2kg |
