永磁クランピングブロック
品番: ECB
価格帯: ¥160,000 – ¥390,000
永磁クランピングブロックにワークを乗せるときは必ずＳ極、Ｎ極をまたいで載せる必要があります。
原則として4台1組でご使用いただく商品になります
※4台以下のご利用をご検討の際はお気軽にご相談ください
仕様
マシニングセンター、フライス盤等で迅速にワークをクランプすることができる新しい方式の永磁クランピング・ブロックです。
連結して一度のＯＮ/ＯＦＦ操作で連結した全ての永磁クランピングブロックのＯＮ/ＯＦＦ操作が可能
永磁クランピング・ブロックECBシリーズには交換可能なインダクションブロックが標準品として付属しています。このイダクションブロックは研磨、切削穴あけが可能な生材で、ワークの形状に合わせて加工することができます

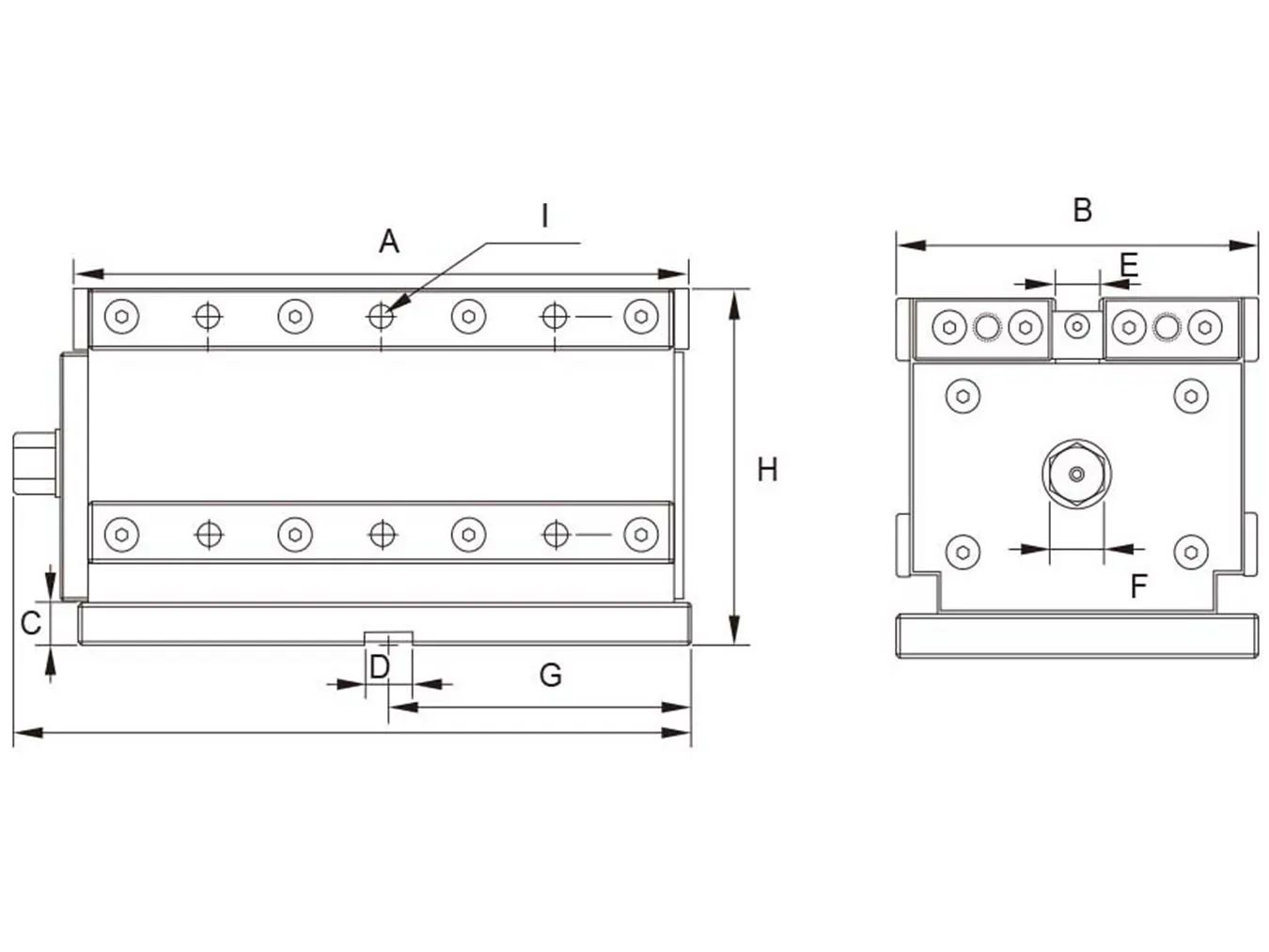

製品仕様（バリエーション）
| 品番 | 吸着力 | 最小板厚 | A | B | C | D | E | F | G | H | I | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ECB-050 | 500kg | 15mm | 126 | 76 | 10 | 18.1 | 12 | 13 | 61 +0/-0.03 | 78 +0.01/-0.01 | M6 | 7 |
| ECB-075 | 750kg | 15mm | 174 | 76 | 10 | 18.1 | 12 | 13 | 85 +0/-0.03 | 78 +0.01/-0.01 | M6 | 9.5 |
| ECB-120 | 1200kg | 20mm | 188 | 108 | 12 | 18.1 | 16 | 13 | 92.5 +0/-0.03 | 108 +0.01/-0.01 | M8 | 18 |
| ECB-210 | 2100kg | 30mm | 234 | 133 | 16 | 18.1 | 16 | 19 | 115 +0/-0.03 | 134 +0.01/-0.01 | M10 | 36 |
